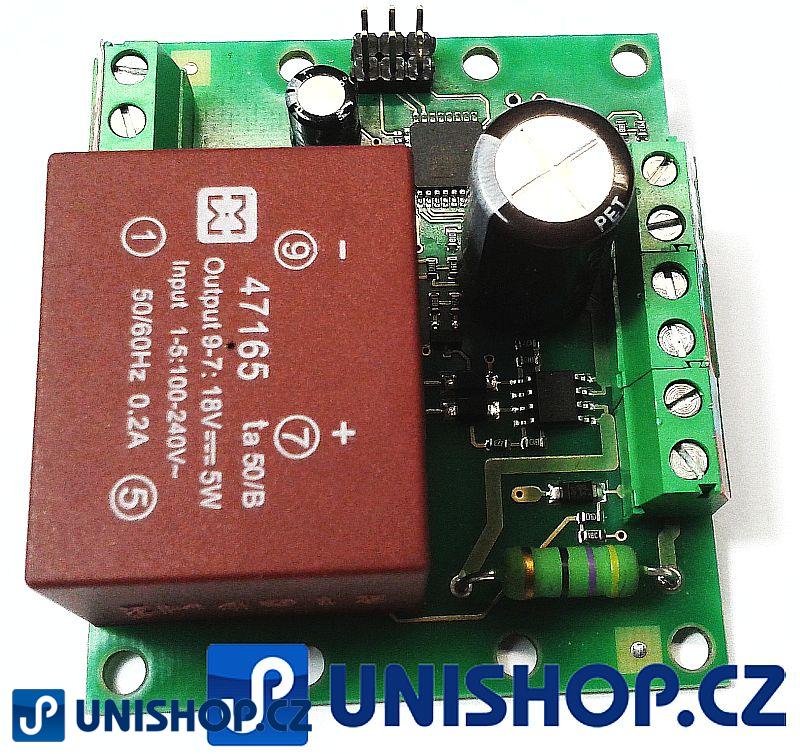

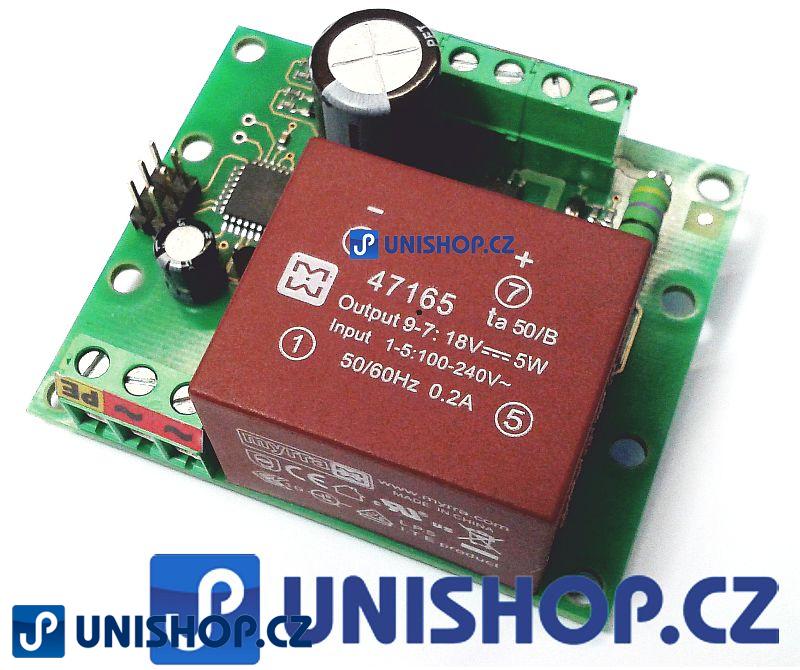

zálohovaný napájecí zdroj 12V

Popis:

Zalohovatelný procesorem řízený napájecí zdroj 12V. Vhodný pro napájení různých elektronických výrobků.

Popis zařízení:

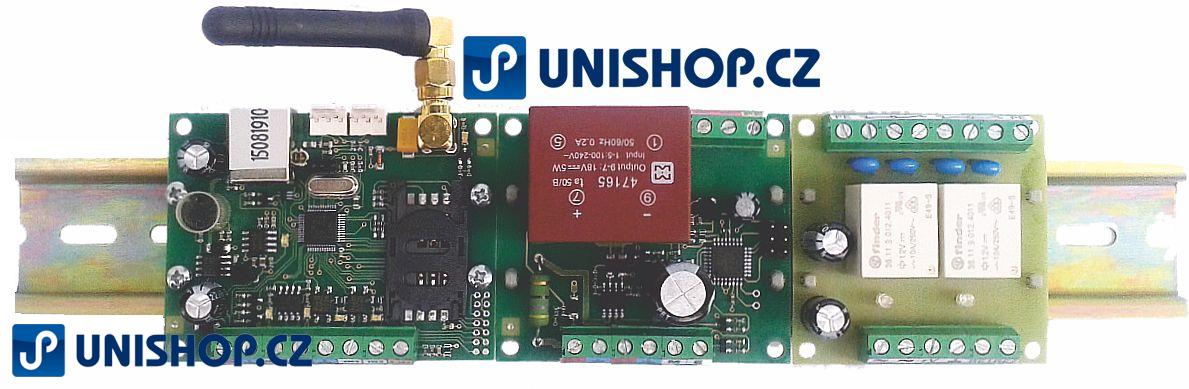

1. Zdroj je určen pro MB95-mini, kterému je přizpůsoben  i rozměrem.
   Může však být použit i u jiných zařízení při dodržení parametrů zdroje.
2. Zdroj má možnost připojení zálohovacího akumulátoru, avšak  může být provozován i bez něj.
3. Aku-baterie je nabíjen na cca 13,8 V a pote je pomocí pwm z procesoru na této úrovni udržován.
4. Při vybití aku pod 10V je hlášena porucha napětí.
5. Při vybití aku-baterie  pod 8,5 V je výstup odpojen, aby nedošlo k nevratnému poškození aku úplným vybitím. Po odpojení výstupu se aku -baterie odlehčí a napětí stoupne opět nad úroveň 8,5V dle stavu a typu aku-baterie. Výstup se ale nepřipojí, dokud neskončí výpadek síťového napájení. V opačném případě by výstup cykloval, což není žádoucí.  Při odpojení výstupu po výpadku tak lze naměřit na aku i více jak 9V, ale nejedná se o závadu.
6. 6. Je nutno mít na paměti,  že i po odpojení výstupu je z aku-baterie stále napájen řídicí procesor, který má také svou vlastní spotřebu a aku-baterie se i nadále vybíjí i když nižším proudem.

Lze připojit olověnnou záložní baterii 12V 1,2 až 4,7 Ah (beterie není součásti, možnost výběru více typů batérií)

Technické parametry:
