GSM modul MB 95 MINI nový typ

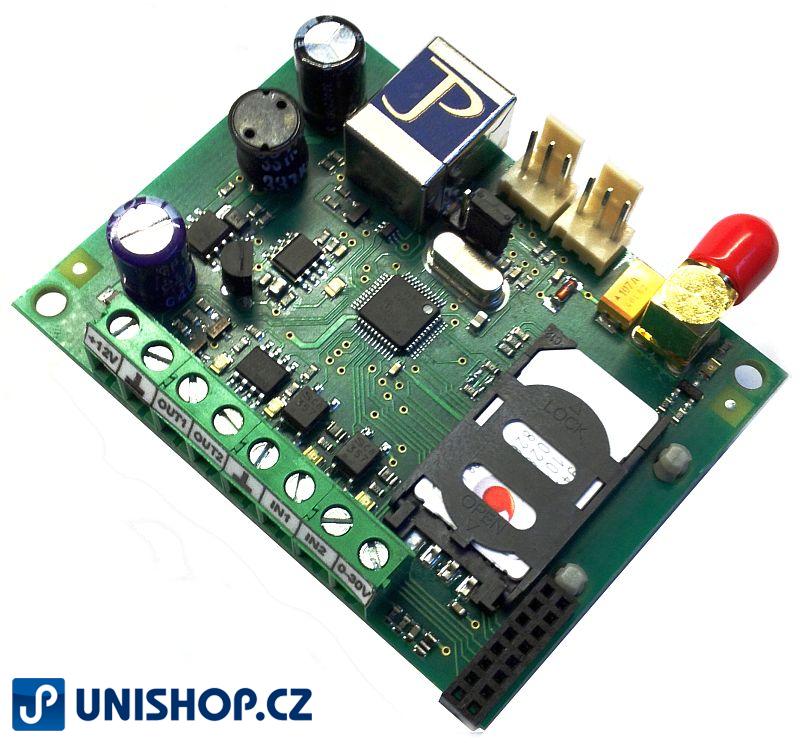

Ilustrační foto

vyvinuli jsme modul u kterého jsme schopni udělat úpravy přímo pro Vás - zakázková výroba - jedná se o TENTO modul ZDE

od 10. 2. 2021 - připravujeme další vylepšení pro již tak skvělý GSM modul:

(většina parametů bude od nynějška konfigurovatelná pomocí SMS zpráv)

od 23.10.2020 - nové funkce, více infotmací na telefonický dotaz !

15.2.2018 - jme zahájili vývoj nového GSM controleru s označením MB 95 MIDI, HW konfigurace je již ukončena a je varoben první funkční vzorek.
Prosíme o Vaše nápady a požadavky které by bylo vhodné do tohoto zařízení zakomponovat. (děkujeme )

od 8.12.2016 nové doplněna funkce čítače provozních hodin a funkce čítače impulzů

od  1. 8.2016 nové možnosti v ovládáni - přidáno MASTER číslo
Popis:......... Český výrobek !

(jedná se o nejmenší a nejlevnější zařízení svého druhu, předností je jeho univerzálnost a možnost zařízeni doplňovat a rozšiřovat o další komponenty)
dodáván jen samotný modul bez anténky, DIN lišty a úchytů na DIN lištu

Ke stažení:   (vše) - GSM ovládáni verze pro 64 tel. čísel     ZDE - GSM ovládáni verze pro 2 048 tel. čísel     ZDE - GSM alarm RF    ZDE - GSM - ovladače -     ZDE - GSM - beta verze  - ZDE 64 čísel a ZDE 2 048 čísel

Zařízeni lze rovněž ovládat pomocí některé z volně stažitelných aplikací pro mobilní telefony, například GSMContrAll, ale i mnoho jinými - ZDE
(připravujeme vlastní ovládací a konfigurační aplikaci)

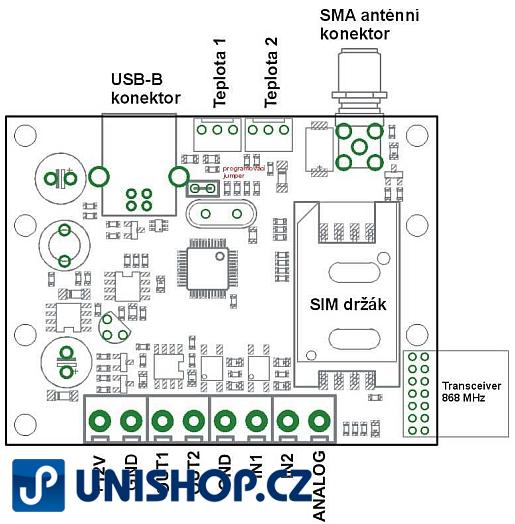

Základní modul MB95_N má následující parametry:

• • GSM/GPRS Quard Band (čtyřpásmový GSM modul).
  • Široký rozsah napájení 9 - 30 V SS.
  • Dva digitální vstupy.
  • Dva výkonové tranzistorové výstupy.

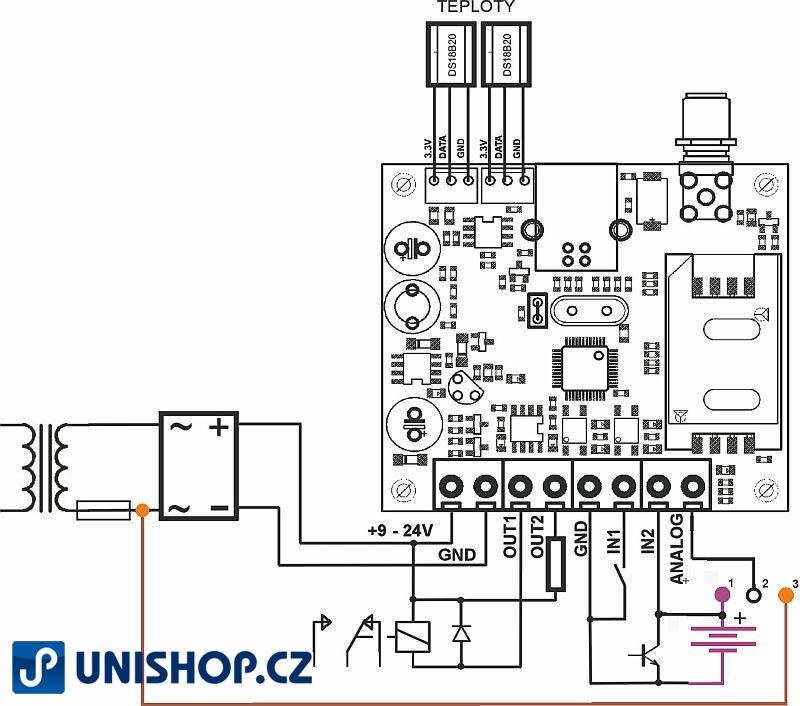

  • Analogový vstup 0 – 30 V s možností hlídání výpadku napětí na sekundáru napájecího trafa.

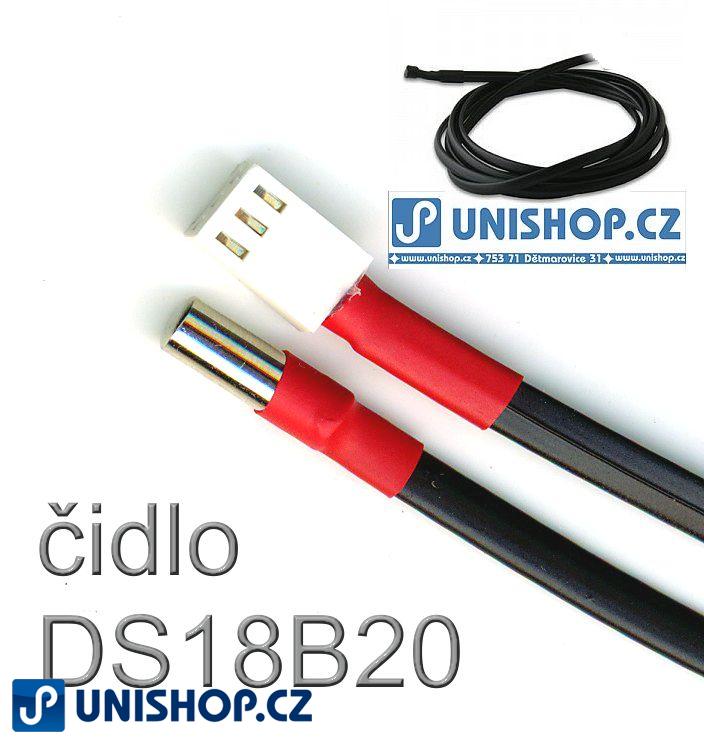

  • Dvě měření teplot pomocí Dallas chipů DS18B20.
  • 64 (nebo 2048) telefonních čísel s individuálním nastavením prozvonění a zasláním SMS.
  • Možnost vypnutí autorizováni tel. čísel.
  • Nastavitelný počet prozvonění.
  • Individuální nastavení odesílání systémových SMS na vybraná čísla.
  • Programovatelná konfigurace vstupů na spínací, rozpínací a změnu, popř zapnutí / vypnutí systému.(aktivace / deaktivace zařízení).
  • Vyhlášení poplachu při:
  • • Změně na vstupu dle konfigurace vstupu.
    • Překročení nebo podkročení přednastaveného napětí.
    • Překročení nebo podkročení přednastavených teplotních mezí.
    • Vyhlášení poplachu lze pro každou možnost individuálně zapnout nebo vypnou.


  • Konfigurace výstupů na sepnutí při poplachu nebo signalizaci zapnutí / vypnutí.
  • Konfigurace výstupů na direktivní spínání výstupů pomocí vstupů včetně podkročení / překročení analogových veličin.
  • Ovládání výstupů pomocí prozvonění na základě počtu vyzvánění.
  • Ovládání výstupů zjednodušeným prozvoněním.
  • Ovládání výstupů pomocí SMS.
  • Přímé ovládaní výstupů.
  • Volitelná délka sepnutí při poplachu.
  • Možnost dvojčinného ovládáni servopohonů (zavírám/otvírám) to je umožněno dvěma nezávislými výstupy.
  • Reálný datum a čas.
  • Časový týdenní program.
  • • Dva nezávislé týdenní programy pro ovládáni obou výstupů.
    • Dvojitý týdenní termostat.
  • Logováni událostí s přiřazením data, času a tel. čísla.
  • Resetatér (0; 1 - 32 000 vteřin; nebo programově).
  • Možnost nastavení inverze na výstupu.
  • Dva nezávislé čítače provozních hodin.
  • Dva nezávisle čítače pulzů.
  • Pamatováni si stavu výstupu.
  • Bez instalovaných "kazítek".
  • Prodloužená záruka.



K čemu je GSM modul použitelný?

Jelikož se jedná se o velmi universální modul, ke kterému jsou připojitelné různé komponenty, snímače a čidla jeho použití velmi mnohostranné záleží jen na Vaši fantazii a technické zdatnosti. Při realizaci Vašich plánů s tímto zařízením, Vám rádi poradíme.

Původně byl vyvinut, jako doplňkové zařízení (rozšiřující modul) pro alarm ústředny, kde byl určen jako GSM hlásič poplachu.

V průběhu doby byl ale doplněn o další funkce a schopnosti takže pro svou univerzálnost a všestrannost, je předurčen pro mnoho dalších aplikací. Přibývají další připojitelné periférie a jejich škála se bude stále rozšiřovat.

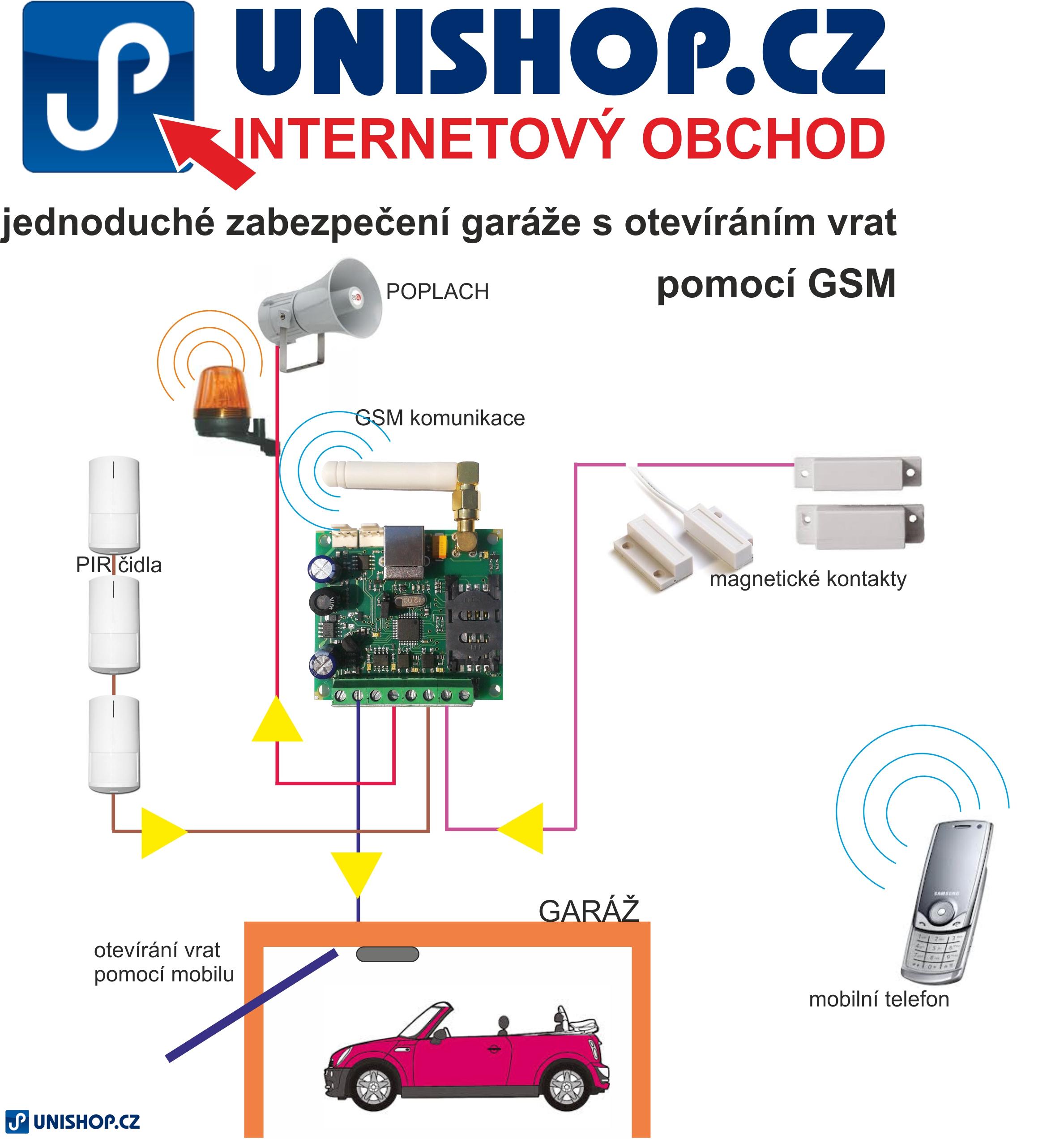

Příklady použití:

hlídáni dvoustavových úrovní:

- ve spojení s jinými přístroji hlášení různých poruchových hodnot, (hlídaní prostoru, otevření – zavření dveří, množství průtoku, přetečení, soumrakový spínač,  )
- hlídání teplotních mezí (topidla, skleníky, drůbežárny, bojlery, serverovny, klimatizaci, lednice, mrazáky, ....)

čítěni impulzů; počítadlo provozních hodin:

- zařízeni umí nezávisle na obou vstupech načítat impulzy od externích zařízení (vodoměry, elekroměry, plynoměry, průtokoměry, různé stroje a zařízeni) a to podle předem definovaných vstupních parametrů s následným vyhodnocením
- rovněž umí nezávisle na obou vstupech měřit a a zapisovat čas změny na těchto vstupech rovněž podle předem definovaných vstupních parametrů

ovládáni dvoustavových nebo třístavových hodnot

* Zapni / Vypni
* Otevři / Zavři
* Topit /Netopit; Chladit / Nechladit; chladit / Nechladit / Topit
* Svítit / Nesvítit
* Otáčet / Neotáčet; Doleva /Doprava; Netočit!
* Atd ......

-Jejich škála se bude stále rozšiřovat.

dodáván jen samotný modul bez anténky, DIN lišty a úchytů na DIN lištu

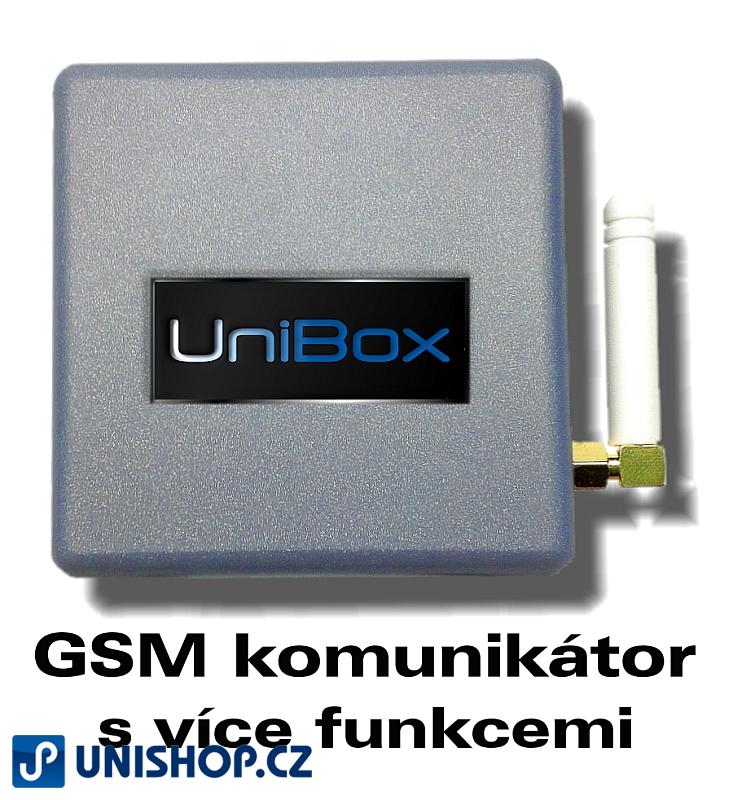

ilustrační foto sestavy

Pro FTP server s daty použijte TENTO odkaz (přesněji ZDE )

...

test dálkového ovládáni
reakci uvidíte po chvíli na záběrech z kamery

Jak to tedy funguje? Jak jsme již psali, zařízení se dá ovládat mnoha komunikačními kanály a to:

• pomocí obyčejného prozvonění (bez poplatku),
• pomocí konfiguračního programu spojení GPRS,
• pomocí konfiguračního programu spojení USB (hlavně pro prvotní a případně další konfigurace + ovládáni)
• zasláním SMS a to může být rovněž
  několika způsoby:
• zasláním obyčejné SMS v požadovaném tvaru na tel. číslo SIM karty, která je umístěna v GSM modulu
• zasláním SMS za pomoci aplikace instalované ve Vašem telefonu (mnoho aplikací volně stažitelných na Internetu)
• z Internetu, za pomoci Internet/SMS brány, odesláním e-mailu na e-mail adresu SIM karty umístěné v GSM modulu
• prostřednictvím tohoto WEB prográmku

určitě Vás napadnou i jiné možnosti jak s GSM modulem komunikovat...

příklady ovládáni pomocí základních SMS příkazů
(více v podrobném návodu)

*** – tři hvězdičky v sms zapnou zařízení (hlavně pro alarm funkce)
### - tři křížky v sms vypnou zařízení (hlavně pro alarm funkce)
•↑ Pokud je aktivní volba vždy zapnuto tak tyto sms nemají žádný účinek na stav zařízení
•↑ při zapnutí / vypnutí je odeslána sms zpráva na čísla, které mají nastavenu volbu systémové sms a je povoleno odesílání systémových sms.
Pokud příkaz odesíláte z čísla, které tuto volbu nemá aktivní a chcete znát potvzení stavu, přidejte do sms zprávy ?? a odpovědi jsou odeslány i na vaše te. číslo. (poznámka: toto neplatí pro tento testovací vzorek s číslem SIM karty +420 774 377 209, kde jsou blokovány odchozí SMS i voláni)

outn*xxx, outn# - místo n dosaďte číslo portu * port zapne, # port vypne xxx čas ve vteřinách udávající dobu zapnutí výstupního portu, hodnota 0 port sepne trvale (bistabilní stav)

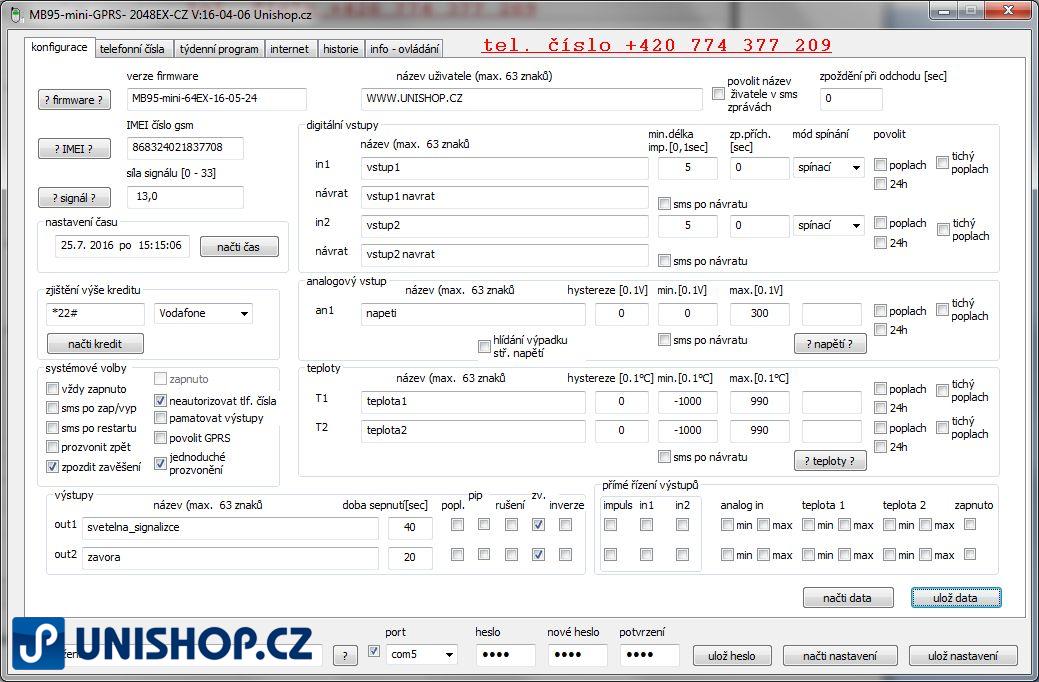

např: „out1* out2#” zapne port 1 vypne port 2 (čas zapnutí portu č.1 je podle nastavení v základní konfiguraci - obrázek č.: 3)

Pokud přidáte do sms ?? , vrátí přístroj zpět SMS s výpisem stavu zařízení.
Pokud za * v příkazu pro sepnutí, (parametr xxx), výstupu napíšete interval v sekundách, je výstup sepnut na tuto hodnotu nezávisle na předvoleném nastavení v konfiguraci.

Např: out1*36 out2*0 sepne výstup 1 na 36 sekund a výstup 2 sepne trvale.

Poznámka:
- jednotlivé příkazy oddělujeme mezerou
- pokud není v konfiguraci povolena volba "neautorizovat tlf. čísla" a tel číslo není v seznamu povolených šísel, dá se pro ovládáni SMS doplnit o štyřnístné heslo, které Vám možnost ovládáni povolí
Příklad takové SMS: out1*0 out2*120 1234 (výstop 1 sepnut trvale, výstup dvě sepnut na 120 vteřin odesláno z telefonu s nepovoleným šíslem, ale které zná heslo)

***

TESTY OVLÁDÁNI GSM MODULU: verze pro odborníky: Příkaz pro ovládáni: Řetězec příkazů: Heslo je možno zapsat více způsoby: Heslo pro přístroj:  Heslo pro přístroj:  .. testy druhá varianta odesíláni - pro lajky.. ------------------------------------------- zapni OUT 1 na cas  ["0" je trvale zapni] vypni OUT 1  neměnit stav OUT 1 ------------------------------------------- zapni OUT 2 na cas  ["0" je trvale zapni] vypni OUT 2  neměnit stav OUT 2 ------------------------------------------- zapni ALAM  vypni ALARM neměnit stav ALARMU ------------------------------------------- Heslo . pro . přístroj:  -------------------------------------------   třětí, velmi jednoduchá verze ovládáni rovněž vhodná pro tablety

Hostorie zapnutí:
