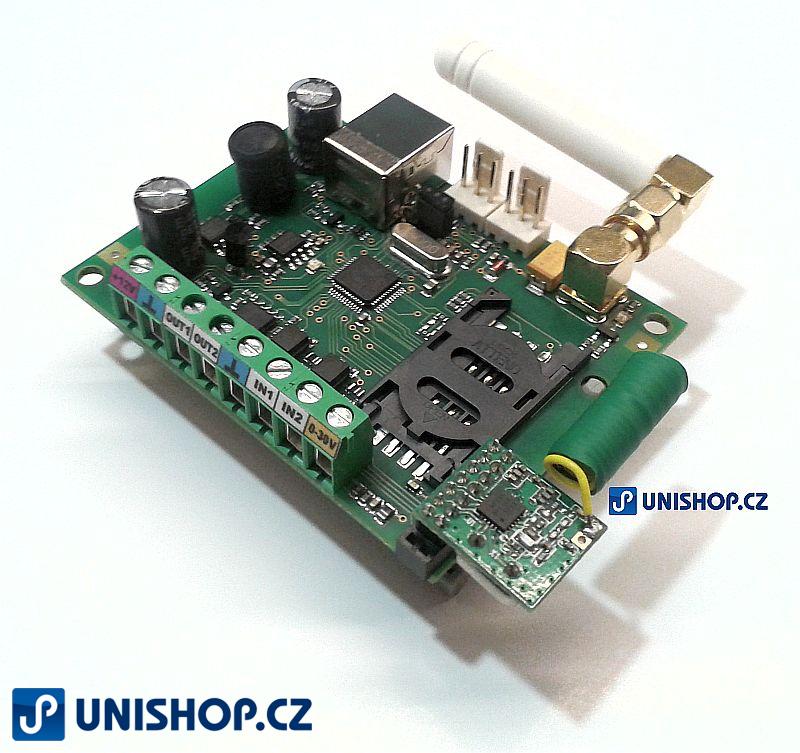

GSM bezdrátový mini ALARM - ústředna

Popis:.........

od 23.10.2020 - nové funkce, více infotmací na tel. dotaz !

od 1.8.2016 nové možnosti v ovládáni - přidáno MASTER číslo

(jedná se o nejmenší a nejlevnější zařízení svého druhu, předností je jeho univerzálnost a možnost zařízeni doplňovat a rozšiřovat o další komponenty )

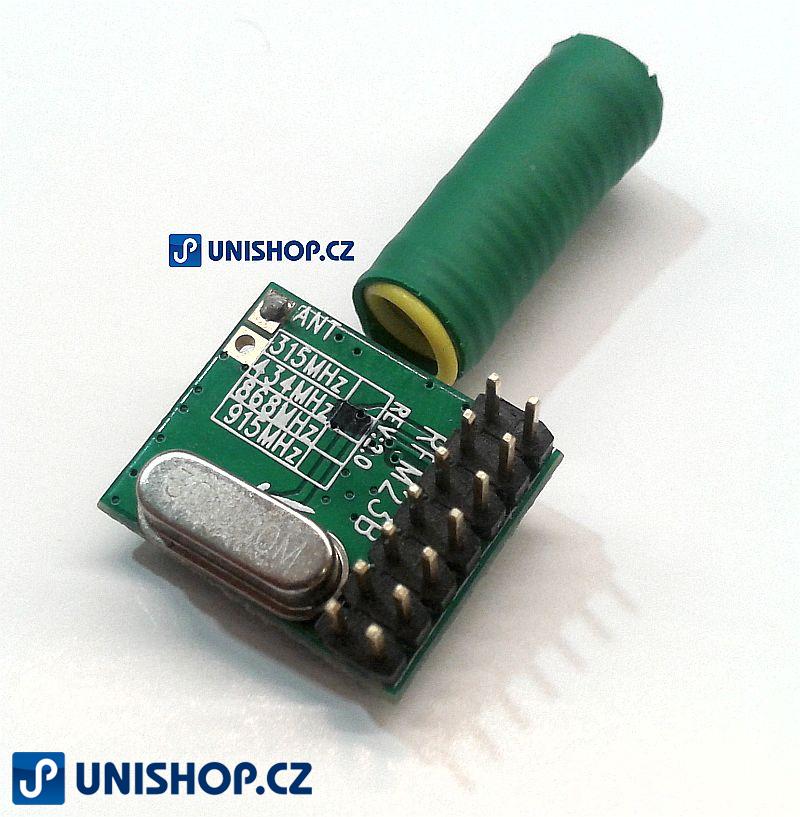

Základem je osvědčený modul MB95_N, který je doplněn o novou  verzi FW pro oboustranně komunikujícího rádiového modulu - ZDE. (modul není součásti dodávky, objednejte ZDE)
Tato verze je již dodáván s novým FW pro rádiovou komunikaci s tímto novým modulem, pokud ale z nějakých důvodů máte verzi bez tohoto FW je jej možno zdarma stáhnout a podle návodu nainstalovat. Pro stažení použijte tento odkaz -> ZDE.

Modul je dodáván bez GSM antény a rádiového modulu, vyberte Vámi požadovaný typ antény ZDE.

- nejsou instalována žádná skrytá "KAZÍTKA" !!

Zařízení slouží jako "centrála" (bezdrátový komunikátor) - řídicí jednotka systému rozšiřitelná o další rádiové (RF) periferie.
I nadále ale u něj zůstává zachována možnost drátové komunikace, s drátově připojenými čidly, včetně možnosti připojení obou teplotních senzorů a analogového vstupu.

Jelikož nový modul umožňuje oboustrannou komunikaci, tedy ne jen data z periferií číst, ale rovněž řídicí povely pro ně odesílat, získal tím systém na své univerzálnosti, s možností na základě naměřených hodnot taky různé periférie ovládat.

Jako periférie pro tento RF systém lze například připojit:

- bezdrátové klíčenky 1; 2

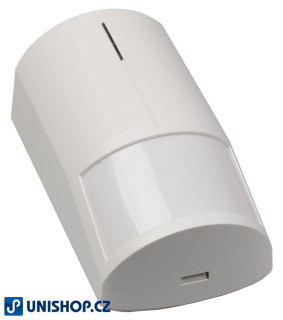

- bedrátová PIR čidla  1
- bezdrátové magnetické kontakty 1

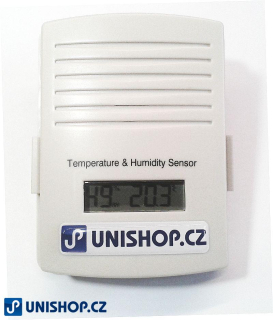

- teplotní a vlhkostní čidla  1
- spínací moduly jako třeba RF zásuvky 1; 2
- spínací moduly určené pro přístroje

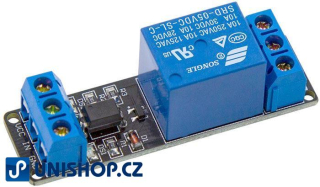

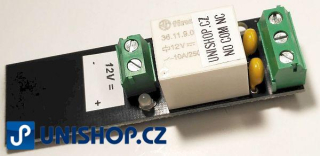

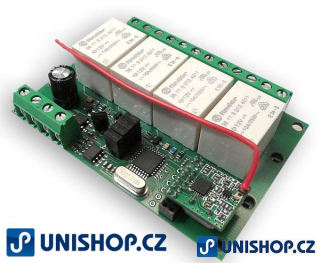

- RF reléový modul (například ZDE), ke kterému pak máte možnost připojit například termoelektrickou hlavici
a tak ovládat podlahové topení, nebo radiátor
- do budoucna připravujeme další výrobky, s kterými bude umět zařízeni komunikovat

Základní modul MB95_N má následující parametry:

• Široký rozsah napájení 9 - 24 V SS.
• Dva digitální vstupy.
• Dva výkonové tranzistorové výstupy
• Analogový vstup 0 – 30 V s možností hlídání výpadku napětí na sekundáru napájecího trafa.
• Dvě měření teplot pomocí Dallas chipů DS18B20.
• 64 (nebo 2048) telefonních čísel s individuálním nastavením prozvonění a zasláním SMS
• Možnost vypnutí autorizováni tel. čísel.
• Nastavitelný počet prozvonění.
• Individuální nastavení odesílání systémových SMS na vybraná čísla.
• Programovatelná konfigurace vstupů na spínací, rozpínací a změnu, popř zapnutí / vypnutí systému.(aktivace / deaktivace zařízení).
• Vyhlášení poplachu při:
• • • Změně na vstupu dle konfigurace vstupu.
    • Překročení nebo podkročení přednastaveného napětí
    • Překročení nebo podkročení přednastavených teplotních mezí.
    • Vyhlášení poplachu lze pro každou možnost individuálně zapnout nebo vypnou

  • Konfigurace výstupů na sepnutí při poplachu nebo signalizaci zapnutí / vypnutí.
  • Konfigurace výstupů na direktivní spínání výstupů pomocí vstupů včetně podkročení / překročení analogových veličin.
  • Ovládání výstupů pomocí prozvonění na základě počtu vyzvánění.
  • Ovládání výstupů zjednodušeným prozvoněním.
  • Ovládání výstupů pomocí SMS.
  • Přímé ovládaní výstupů
  • Volitelná délka sepnutí při poplachu



K čemu je GSM modul použitelný?

Jelikož se jedná se o velmi universální modul, ke kterému jsou připojitelné různé komponenty, snímače a čidla jeho použití velmi mnohostranné záleží jen na Vaši fantazii a technické zdatnosti. Při realizaci Vašich plánů s tímto zařízením, Vám rádi poradíme.

Původně byl vyvinut, jako doplňkové zařízení (rozšiřující modul) pro alarm ústředny, kde byl určen jako GSM hlásič poplachu.
V průběhu doby byl ale doplněn o další funkce a schopnosti takže pro svou univerzálnost a všestrannost, je předurčen pro mnoho dalších aplikací. Přibývají další připojitelné periférie a jejich škála se bude stále rozšiřovat.

Příklady použití:

hlídáni dvoustavových úrovní:

- ve spojení s jinými přístroji hlášení různých poruchových hodnot, (hlídaní prostoru, otevření – zavření dveří, množství průtoku, přetečení, soumrakový spínač,  )
- hlídání teplotních mezí (topidla, skleníky, drůbežárny, bojlery, serverovny, klimatizaci, lednice, mrazáky, ....)

ZDE, je připravena, on-jine demonstrace ovládáni GSM MINI pomocí WEB aplikace, se zachovánim ovládáni pomocí SMS,nebo prozvoněním. Telefoní číslo je +420 774 377 209. V MINI je vypnuta autentifikace, tak, aby šlo ovládat z libovolného tel. čísla. (bude doplněno o kameru).

ovládáni dvoustavových nebo třístavových hodnot

* Zapni / Vypni
* Otevři / Zavři
* Topit /Netopit; Chladit / Nechladit; chladit / Nechladit / Topit
* Svítit / Nesvítit
* Otáčet / Neotáčet; Doleva /Doprava; Netočit!
* Atd ......

-Jejich škála se bude stále rozšiřovat.

test dálové konfigurace (Internat - SMS)
reakci uvidíte po chvíli na záběrech z kamery

Jak to tedy funguje? Jak jsme již psali, zařízení se dá ovládat mnoha komunikačními kanály a to:

• pomocí obyčejného prozvonění (bez poplatku),
• pomocí konfiguračního programu spojení GPRS,

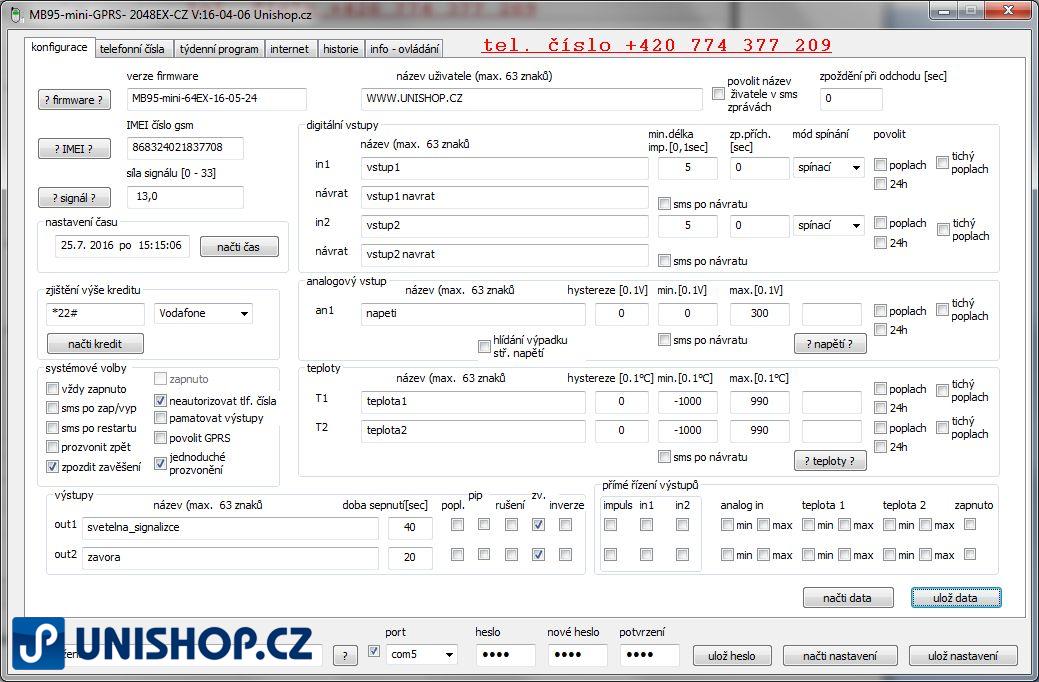

• pomocí konfiguračního programu spojení USB (hlavně pro prvotní a případně další konfigurace + ovládáni)
• zasláním SMS a to může být rovněž
  několika způsoby:
• zasláním SMS v požadovaném tvaru na SIM kartu, která je umístěna v GSM modulu
• odesíláním SMS za pomoci aplikace instalované ve Vašem telefonu
• z Internetu, za pomoci Internet/SMS brány, odesláním e-mailu na e-mail adresu SIM karty umístěné v GSM modulu
• prostřednictvím tohoto WEB  prográmku

určitě Vás napadnou i jiné možnosti jak s GSM modulem komunikovat...

(zde bude rovněž návod)

***
