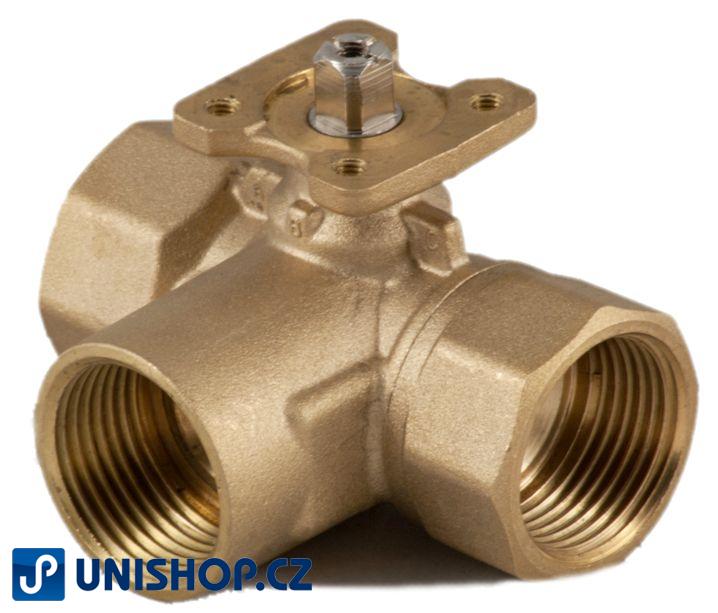

BV-3-40-25; Trojcestný zónový regulační kulový ventil tělo G1 1/2" - mosaz

(připravujeme udkazy na související výrobky, adaptéry, pohony, ostatní komponenty ...)

3-cestný zónový ventil bez sevopohonu.
medium: studená/horká voda, rozhok glykolu do 60 % koncentrace

Použití:

Regulační kulové ventily serie BV jsou určeny pro regulaci toku horké či studené vody, a pro některé systémy při použiti nízkotlaké páry, ovládané servopohonem, který je dále ovládán signálem teplotního regulátoru VZT systemu
Studená a teplá voda s obsahem glykolu max. 50 %, železitá voda, pára do 100 kPa, teplota média: -5…+120 °C

Ovládání:

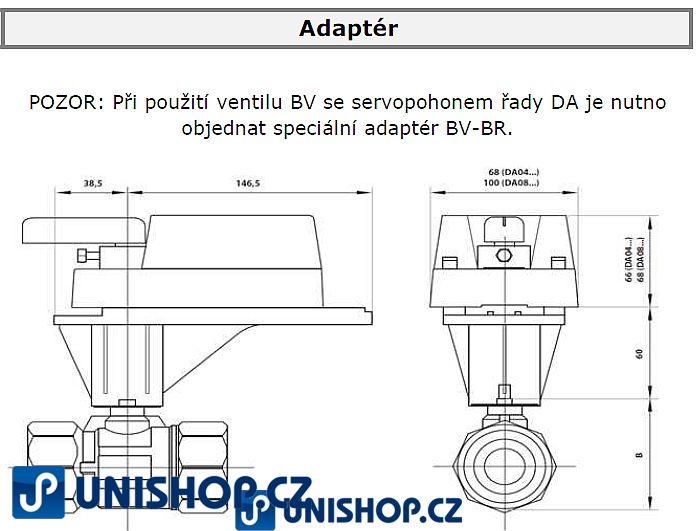

přes adaptér BV-BR + servopohon řady DA zn. Lufberg pro DN 15–32 je otáčecí moment 4 Nm a  pro DN 40–50 je otáčecí moment 8 Nm
Úhel natočení je 0 - 90 st.

PŘEDNOSTI A VÝHODY:

1. Regulacní kulové ventily série BV mají dle svých charakteristik široké spektrum využití:

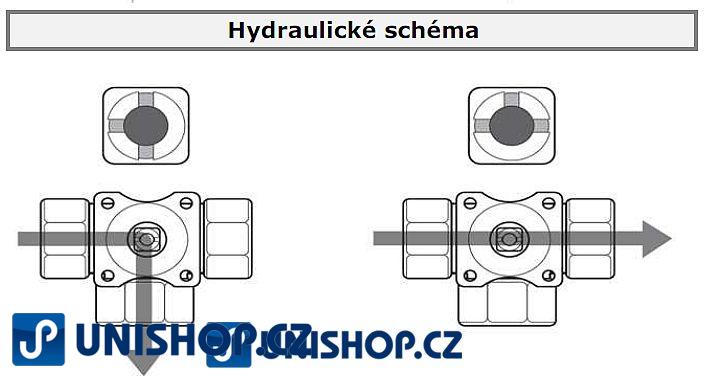

· 2-cestné nebo 3-cestné provedení, smešování/rozdělování
· .d DN15 (1/2“) d. DN50 (2“), závit NPT
· široký výběr nominálních průměrů
· Jednoduché ovládání
· Možnost výberu pohonu proporciálním ovládáním nebo ON/OFF
· Možnost ručního ovládání
· Velmi jednoduchá montáž
· Nízké náklady na montáž

2. Regulacní kulové ventily série BV jsou konstruovány tak, aby vyhovovaly vysokým nárokum a potřebám uživatelů a také aby bylo možné je použít v jakémkoliv systému VZT.
· Pracovní tlak: 4,0 =Pa
· Zavírací tlak: 1,4MPa
· Maximální pracovní tlakový rozdíl deltap max: 0,35 =P@;
· Maximální statický tlakový rozdíl deltap stat: 0,25 =Pa.

3. Regulacní kulové ventily série BV se vyznačují naprostou přesností pri jakékoliv zátěži v daném vymezení.

4. Lité telo je vyrobeno z poniklované mosazi, koule a hřídel z nerezové oceli. Hřídel je osazena
dvěma těsnícími kroužky, které kopírují kruh a zajištují 100 % proudění toku.

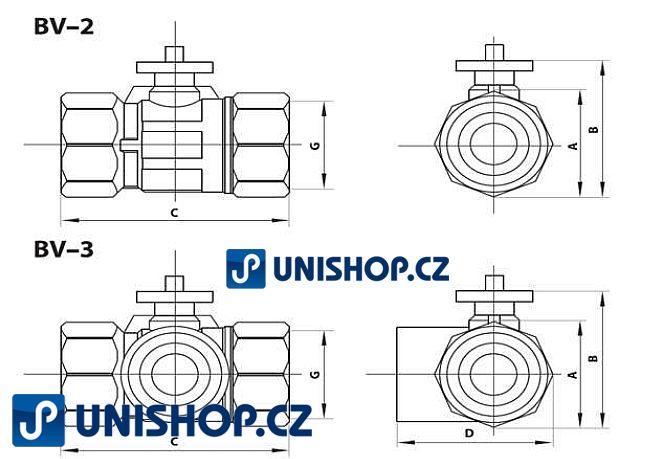

tabulka typů a dimenzí

Model	Pro točivý moment	Provedení	DN	Kvs	Ovládání
BV-2-15-2,5	4Nm	2-cestné	15	2,5	dle pohonu DA
BV-2-20-4	4Nm	2-cestné	20	4	dle pohonu DA
BV-2-20-6,3	4Nm	2-cestné	20	6,3	dle pohonu DA
BV-2-25-10	4Nm	2-cestné	25	10	dle pohonu DA
BV-2-25-16	4Nm	2-cestné	25	16	dle pohonu DA
BV-2-32-25	4Nm	2-cestné	32	25	dle pohonu DA
BV-2-40-25	8Nm	2-cestné	40	25	dle pohonu DA
BV-2-40-40	8Nm	2-cestné	40	40	dle pohonu DA
BV-2-50-63	8Nm	2-cestné	50	63	dle pohonu DA
BV-3-15-2,5	4Nm	3-cestné	15	2,5	dle pohonu DA
BV-3-20-4	4Nm	3-cestné]	20	4	dle pohonu DA
BV-20-6,3	4Nm	3-cestné	20	6,3	dle pohonu DA
BV-25-10	4Nm	3-cestné	25	10	dle pohonu DA
BV-3-25-16	4Nm	3-cestné	25	16	dle pohonu DA
BV-3-32-25	4Nm	3-cestné	32	25	dle pohonu DA
BV-3-40-25	8Nm	3-cestné	40	25	dle pohonu DA
BV-3-40-40	8Nm	3-cestné	40	40	dle pohonu DA
BV-3-50-63	8Nm	3-cestné	50	63	dle pohonu DA
