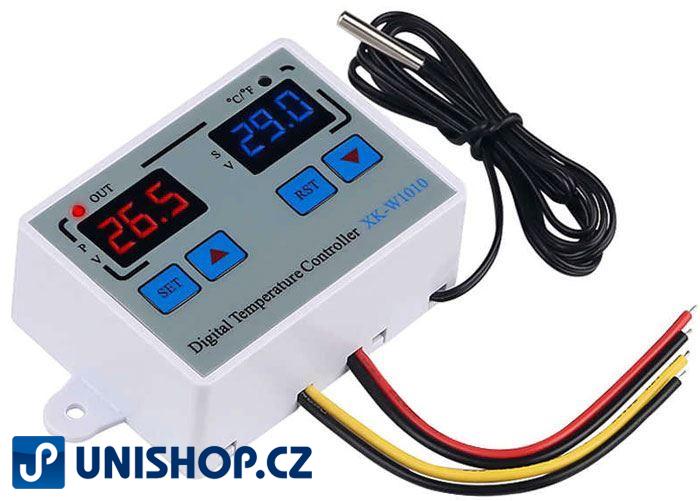

Digitální termostat XK-W1010, -50 až +120°C, napájení 230V



Termostat s jedním okruhem a dvojitým displejem. Levý displej ukazuje reálnou teplotu, pravý displej nastavenou teplotu.

Specifikace:
Pracovní napětí: 230VAC
Výstup: v aktivním stavu 230VAC, přes spínací kontakt relé 250VAC/5A
Rozsah měření teploty: –50–120°C
Rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,5°C v rozsahu –10°-100°C
Četnost měření: 2× / sec
Měřicí čidlo: 1× NTC (10kohm 0.5%), vodotěsné

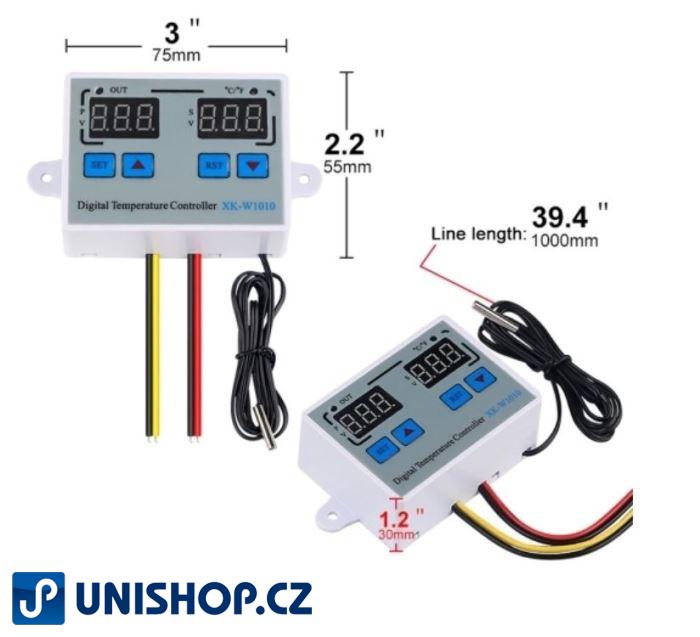

Rozměry: 75×55×30mm

Návod k použití:
Normální režim:
Červený LED displej vlevo ukazuje teplotu v reálném čase, modrý LED panel vpravo ukazuje nastavenou teplotu.

Režim nastavení:
Červený LED displej vlevo zobrazuje režim nastavení, modrý LED displej vpravo zobrazuje obsah nastavení.

Jak nastavit počáteční nebo koncovou teplotu:

Stiskněte tlačítko „SET“ jednou a obrazovka bliká. Stisknutím tlačítek „nahoru“ a „dolů“ nastavte teplotu.

Poznámka:
Výstupní relé má na spínací kontakt přivedeno napětí 230V, takže je na jeho výstupu v aktivním stavu rovněž 230V.
Spojeny jsou vodiče čevený a žlutý, přes relé se spojují černé vodiče.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
