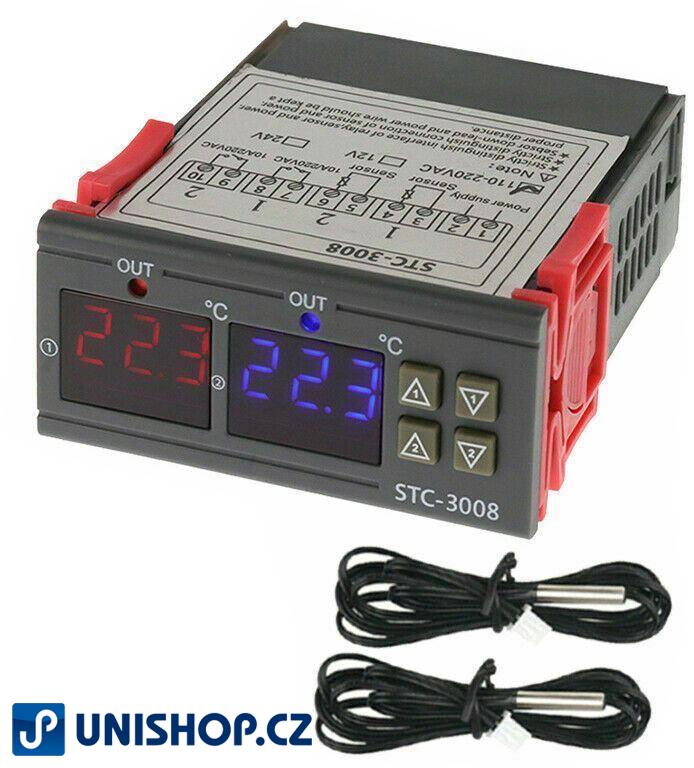

Duální digitální termostat STC-3008 rozsah -55°C~120°C, 230V AC

Duální termostat se dvěmi externími teplotními sondami i výstupními relé. Umožňuje regulovat teplotu v rozmezí –55°C ~ 120°C s rozlišením 0.1°C. Duální displej.

Specifikace:
Napájení: 230VAC
Příkon: 3W
Nastavitelná teplota: –55°C ~ 120°C
do 99,9°C s rozlišením 0.1°C, 100–120°C s rozlišením 1°C
Přesnost měření teploty: ±1%
Teplotní čidla: odporové NTC, 10kohm, 0.5%, přívody 1m,vodotěsné
Spínací kontakty relé: 230VAC 10A (odporová zátěž)
Pracovní teplota: 0 ~ 60°C
Rozměry: 75×34.5×85mm
Montážní otvor: 71×29mm
Hmotnost: 138g

Návod k použití:
Stisknutím tlačítka RST na 3s se uvede termostat do chodu.
Opětovným stlačením na 3s se vypne.
Po přivedení napájení se termostat zapne automaticky.

Stisknutím tlačítka S na 3s se uvede termostat do nastavovacího režimu, opětovným stiskem se rozbliká rudý displej a šipkami je možné vybrat požadovanou hodnotu.

P0 – Pracovní mód – H/C, vyhřívání/chlazení, (továrně vyhřívání)
P1 – Hystereze, 0.2°C ~ 10°C,(továrně 2°C)
P2 – Nastavení horního akustického alarmu –55~120°C, (továrně 80°C)
P3 – Nastavení spodního akustického alarmu –55~120°C, (továrně –55°C)
P4 – Kalibrace teploty, porovnání a případnédonastavení proti skutečné teplotě, –10°C ~ 10°C, (továrně 0°C)
P5 – Časová prodleva, 0~60 minut, (továrně 0 minuty)
Dlouhým stisknutím tlačítka RST se termostat zapíná/vypíná.

Popis

Výborný termostat se dvěma čidly dokáže zobrazovat dvě samostatné hodnoty, a provádět dvě různé úkoly například chlazení a ohřívání.

Hlavní vlastnosti termostatu STC-3008:

• Dva  nezávislé regulátory teploty v jednom zařízení
• Červený a modrý barevně odlišení displej
• Dvě relé každé spíná samostatně podla nastavení termostatu
• Dvě teplotní sondy pro samostatné měření
• Mají funkci alarmu a zpoždění spuštění v min
• Hodnoty teploty mohou být nastaveny na 0,1 ° C
• výborný poměr cena / hodnota

Jak funguje Stc-3008 v praxi :

Každá termostatická jednotka může být použita samostatně pro chlazení nebo topení. Přesnost je velmi dobrá pro zlepšení krokovou kalibrací 0,1 ° C. STC-3008 má přidanou funkci alarmu a zpoždění relé v minutách. Připojení je podobné jako u jiného regulátoru teploty jako Mh1210W, SHT-2000 v příručce

Je vhodný pro líhně, terária,chladící boxy,chladničky, kompresory, pro ovládání ve 2 krocích.

Technické parametre:

• Typ displeje: LED
• Styl: Panelový vhodný na zabudování do skříňky / panelu
• Snímač teploty: NTC 10K 3435
• Délka senzorů: 1,0 m
• Rozsah měření teploty: -55 ° C ~ 120 ° C
• Rozlišení: 0,1 ° C
• Přesnost: ± 1 ° C (méne než 1° C )
• Nastavení v krocích po:0,1 ° C
• Napájení: 110-220VAC ± 10%, 50/60 Hz
• Spotřeba energie: <3W
• Skladovací teplota: -30 ° C ~ 75 ° C
• Relativní vlhkost: 20% ~ 85% (bez kondenzátu)
• Kontaktní kapacita relé: relé chlazení 10A / 240VAC; re pro topení 10A / 240VAC
• Výrobca:KETOTEK

Balení obsahuje:

• 1x termostat STC-3008
• 2x senzor
• 1x manual

Duální termostat se dvěma externími teplotními sondami a dvěma nezávislými okruhy s výstupními relé. Umožňuje regulovat teplotu v rozmezí –55°C ~ 120°C s rozlišením 0.1°C. Na jeden výstup je možné připojit například topení a na druhý chlazení nebo ventilaci.

Specifikace:
Napájení: 230VAC
Příkon: 3W
Nastavitelná teplota: –50°C ~ 110°C
do 99,9°C s rozlišením 0.1°C, 100–110°C s rozlišením 1°C
Přesnost měření teploty: ±1%
Teplotní čidla: odporové NTC, 10kohm, 0.5%, přívody 1m, vodotěsné
Spínací kontakty relé: 250VAC 10A (odporová zátěž)
Pracovní teplota: 0 ~ 60°C
Rozměry:75×34­.5×85mm
Montážní otvor: 71×29mm
Hmotnost: 138g

Návod k použití:
Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2× T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikují LED diody OUT1 a OUT2.

Pro nastavení teploty T1 dlouze podržte 1 nebo 2 v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmile displej začne blikat, šipkami lze upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 nebo ˇ2. Jakmile displej začne blikat, šipkami lze upravit nastavení vypínací teploty (přednastaveno 40°C).

Současným stiskem 1 a 2 v režimu nastavení lze dále upravit čas zpoždění zapnutí okruhu 1 (P0 na displeji) nebo okruhu 2 (P1na displeji) v intervalu 0–60min.(přednas­taveno 0min) a zvukový alarm vysoké teploty (P2) nebo nízké teploty (P3). Zvukový alarm vysoké a nízké teploty je továrně nastaven na mezní hodnoty termostatu, tzn. –55°C/ +120°C. Současným stiskem 1 a 2 na 3sec. se obnoví tovární parametry.

Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebiče na žluté a černé vodiče.

Pracovní režimy:
Oba okruhy lze nastavit rovněž inverzně, kdy je T1 > T2. Tím lze kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.

-Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
-Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.
