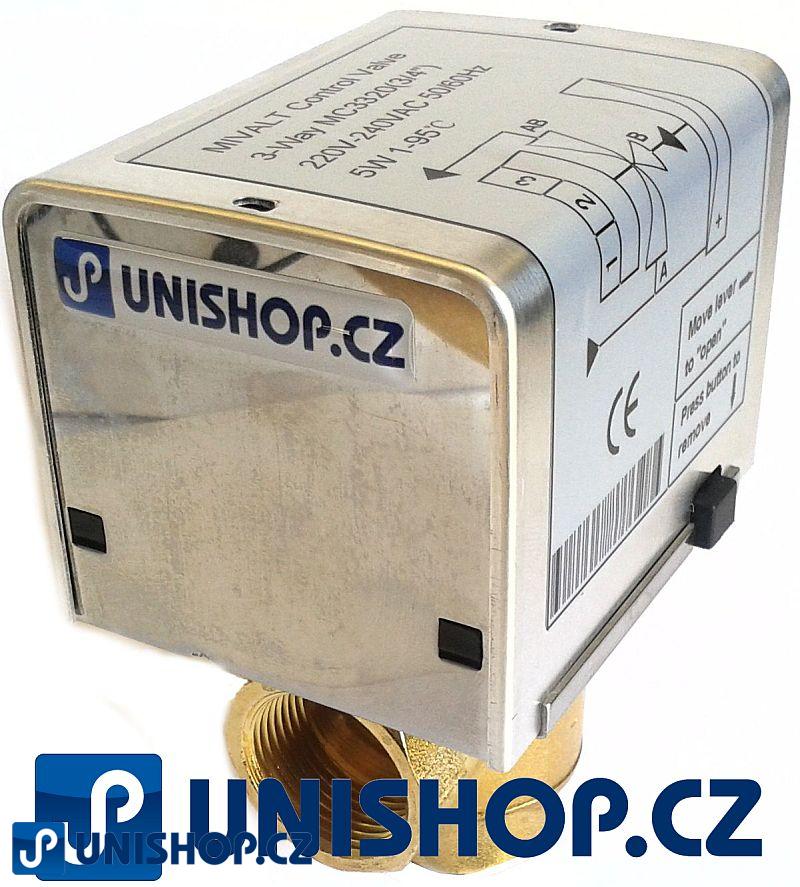

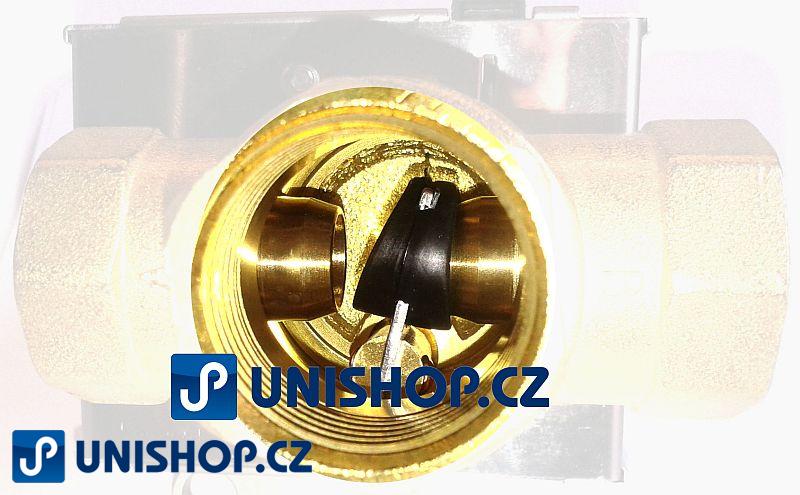

Zónový ventil 3/4" UNISHOP MC3320 230V, DN20, trojcestný

Trojcestný zónový ventil se zpětnou pružinou 3/4" (DN 20), napětí 230V AC,

Hlavní charakteristiky
Motorem ovládané ventily jsou určeny pro použití v domácnostech a malých zařízeních k řízení toku teplé a studené vody, pro uzavírání zón topných nebo chladících systémů.

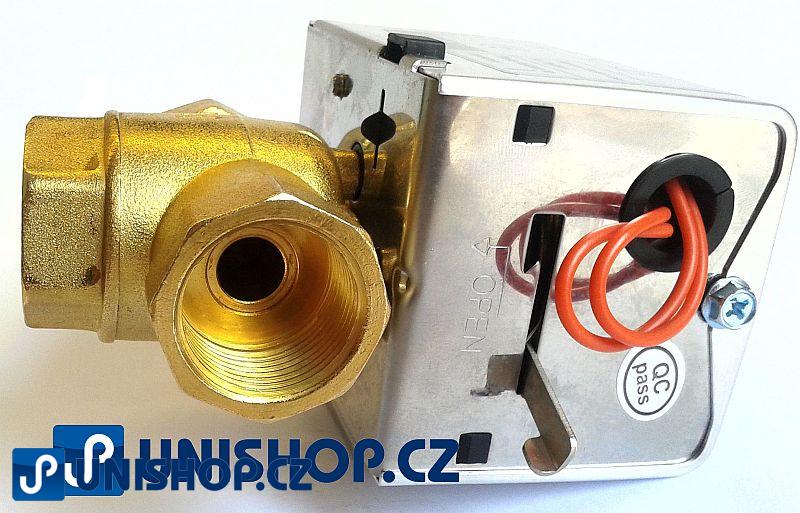

Hlava ventilu je odnímatelná bez nutnosti otevření hydraulického systému. To zaručuje snadnou a rychlou údržbu ventilu. Ventily jsou vybaveny vnější páčkou k ručnímu přestavení polohy.

Struktura a popis zapojení ventilu do systému Pokud potřebujete ručně přestavit ventil, opatrně zatlačte na vnější páčku až do polohy, kdy je přes výřez na těle krytu. Poté jej lehce zatlačte dolů a ventil je v otevřené poloze. Pokud znovu zatlačíte na tuto páčku směrem nahoru, pohon se díky zpětné pružině vrátí do své původní polohy a ventil se opět vrátí na původní pozici. V tomto okamžiku je ventil opět v počátečním stavu.

Harakteristika:

Uzavírání je prováděno pomocí pružiny
Pohon je vybaven páčkou pro manuální přenastavení ventilu do středové polohy
Servopohon může být instalován až po dokončení instalace ventilu a potrubí
Velmi jednoduchá montáž a demontáž výrobku v systému.

Technické parametry:

Medium: voda, roztok glykolu do 50-ti %
Ovládáni: otevřeno/zavřeno
Napájecí napětí: 230V ~ AC (střídavé)
Příkon: 6,5 VA (při chodu motoru)
Maximální provozní tlak média: 1,6 MPa
Maximální rozdílový tlat 0,6 MPa
Doba otvírání/zavírání (přestavný čas) cca 25 vteřin otevření, 10 vteřin zavření
Provozní teplota média: 2  - 95 st. C
Provozní teplota okolí: 0 - 60 st. C
Připojení: vnitřní závit NPT
Těleso: mosaz
Těsnění: fluoroplastové (PTFE), syntetocký kaučuk (EPDM)
Elektrické krytí: IP20

Provoz & Instalace
• Ujistěte se, zda šipka na ventilu odpovídá směru průtoku media
• Zkontrolujte napájení pohonu a ujistěte se, že plně odpovídá údajům na pohonu, aby nedošlo k poškození motoru pohonu
• Překontrolujte, zda tlak v systému odpovídá povoleným hodnotám pro daný ventil.
• Namontujte ventil do místa, kde bude snadné ho udržovat či servisovat.
• Při vertikální instalaci se ujistěte, že v místě není žádná zvýšená vzdušná vlhkost..
• V případě, že instalujete 2-cestný ventil, koncovka B určuje místo pro přívod media. (označení A a B pod ventilem).
• V případě, že instalujete 3-cestný ventil, není určeno, který směr je pro vstup a výstup.

Pozn. Koncovka B je normálně zavřeno, A je normálně otevřeno.
Připojte koncovku B k hlavnímu potrubí a koncovku A jako by-pass potrubí – viz nákres “zapojení system do potrubí”.

podrobnosti v přiloženém dokumentu "ke stažení"
