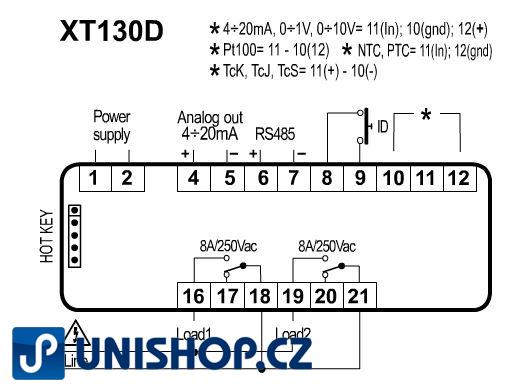

Regulátor Dixell XT130D 5C0TU s neutrální zónou a teplotním vstupem 2 / 2

Termostat na DIN lištu

XT130D a XT131D jsou dvoustavové ON/OFF
regulátory pro řízení teploty, vlhkosti a tlaku a pod.
neutrální zónou. Jsou osazeny dvěma regulačními
výstupy pro chlazení a topení.

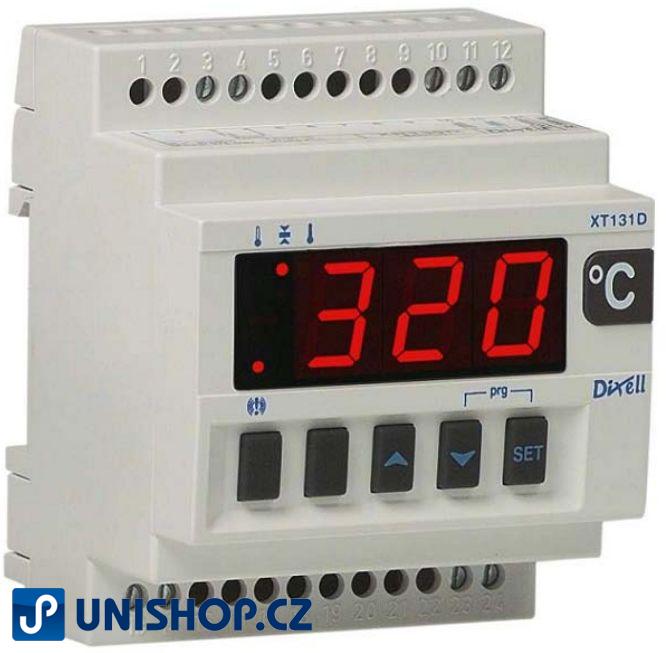

Ilustrační foto

Popis:

• Dvoustavový ON/OFF regulátor pro řízení teploty, vlhkosti, tlaku a pod.
• Jeden analogový programovatelný vstup
• Dva regulační výstupy pro přímou nebo inverzní činnost (např. topení / chlazení)
• Neutrální zóna

Napájení : 230 Vstř ±10 %, 50/60 Hz;  volitelně 24 Vstř ±10 %, 50/60 Hz
Příkon : max 3 VA
Displej : 3 místný, výška 14,2 mm
Přesnost při 25 °C : lepší než ± 0,5 % rozsahu
Vzorkovací čas : 1 s
Rozměry : 4 moduly DIN lišta (70 x 85 x 61 mm)
Připojení : šroubovací svorkovnice max. 2,5 mm2
Pracovní podmínky : 0...60°C, 20...85% vlhkost

LED displej (červený)

Modely Dixell XT130D (na DIN lištu) jsou dvoustupňové ON/OFF regulátory s neutrální zónou, pro regulaci teploty, vlhkosti a tlaku. Jsou osazeny dvěma regulačními výstupy pro přímou a inverzní funkci (například topení a chlazení). Analogový vstup může být nastaven na PTC, NTC, Pt100, termočlánek J, K, S.

Popis regulace:

Některé prostory vyžadují typ regulace, který je stručně vyjádřen heslem „v létě chladit, v zimě topit“. Jedná se např. o sklady se špatnou tepelnou izolací.
Regulátor ovládá 2 relé, každé v ON /OFF režimu. Z principu této regulace je vyloučeno, aby oba výstupy pracovaly současně.

Relé pro topení je zapnuto, je-li aktuální teplota nižší než žádaná, když teplota dosáhne žádané hodnoty, topení se vypne.
Roste – li nadále teplota , v určitém okolí od žádané hodnoty (neutrální zóna) není zapnut ani jeden výstup. Při vzrůstu nad hranici neutrální zóny se zapne chlazení. To pracuje, až teplota klesne na žádanou hodnotu, pak se vypne. Při dalším poklesu v mezích neutrální zóny není zapnut žádný výstup, při poklesu teploty pod hranici neutrální zóny se zapíná topení. Neutrální zóna (parametr db) je umístěna symetricky k žádané hodnotě (SET), takže její hranice leží v bodech (SET-db/2) a (SET+db/2).

Všechny regulátory řady XT jsou vybaveny digitálním vstupem, volitelně bzučákem a lze je snadno a rychle programovat pomocí programovacího klíče HOT KEY. V základním provedení je dále výstup TTL pro připojení regulátoru k sériové komunikaci.
