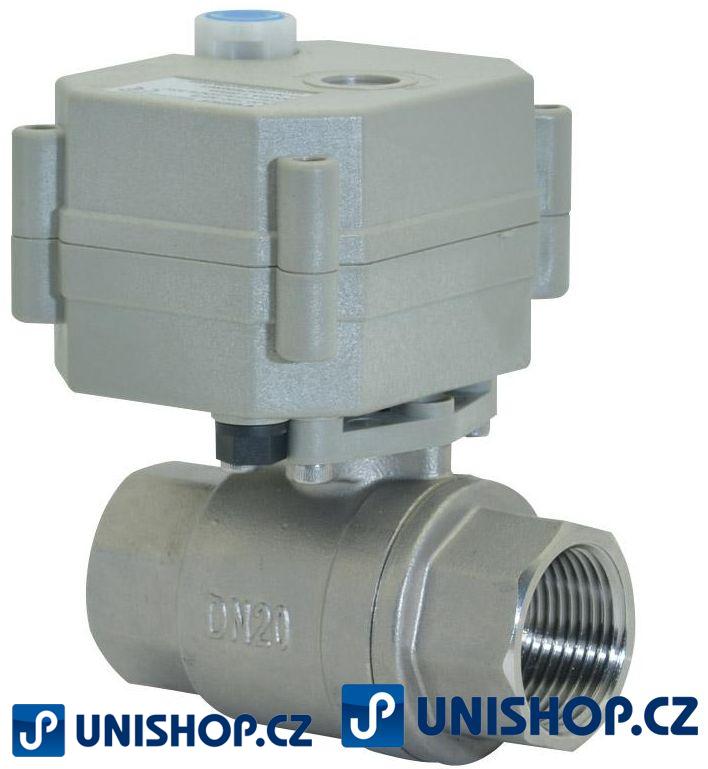

MPA 20-T15N zónový ventil se servopohonem napětí 230V; MARS

MPA 20-T15N zónový ventil se servopohonem napětí 230V; MARS

Kompletní specifikace
Ke stažení
Související zboží12
MPA 20-T15N zónový ventil se servopohonem napětí 230V; MARS
skladem - ihned k dodáni
2 859,00 Kč
/ ks
2 362,81 Kč bez DPH

Kompletní specifikace

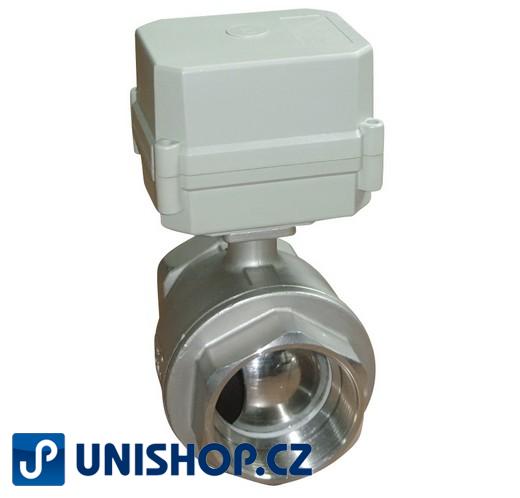

Ilustrační foto!

Popis:

Kulový zónový ventil A20-T15, (1/2")se servopohonem 230V AC, NO (normálně otevřený - bez napětí otevřený)

2-cestný zónový ventil se sevopohonem s dvoupolohovým ovládáním O/Z.
medium: plyny, studená/horká voda, rozhok glykolu do 60 % koncentrace

POUŽITÍ: • SOLÁRNÍ PANELY • HLAVNÍ UZÁVĚR VODY• ČISTÍRNY ODPADNÍCH VOD • ROZVODY TEPLÉ VODY

Pracuje při zcela nulovém rozdílovém tlaku, při kterém již dosahuje velkého průtoku. Vhodné zejména pro vypouštění, přepouštění beztlakých nádrží, nebo vypouštění samospádem - vlastním hydrostatickým tlakem vypouštěné tekutiny.

Technické parametry:

Velikosti: ½“, ¾“, 1“
Maximální pracovní tlak: 1 MPa (10 Bar)
Médium: tekuté, plynné
Napětí: 110–230 V AC, 9–35 VDC/VAC
Pracovní proud: do 500 mA
Garantovaná životnost: 70 000 cyklů
Čas odezvy/otevírací/zavírací čas: 5 sekund
Tělo ventilu: AISI 304
Tělo ventilu: termoplast
Těsnění: FKM, PTFE
Pohyb pohonu: 90°
Max.otočný moment: 2 Nm
Délka kabelu: 1,5 metru
Teplota média: od 2 do +90 °C
Okolní teplota: 0–55 °C
Manuální operátor: ne
Indikátor polohy: ano
Třída krytí: IP65

SKLADBA VENTILU:

Název části	Materiál	Specifikace	Množství
Aktuátor	PPO		1
Kryt těla ventilu	Nerez ocel	AISI 304	1
O-kroužek	FKM		2
Těsnění	PTFE		2
Průchozí koule	Nerez ocel	AISI 304	1
Třmen	Nerez ocel	AISI 304	2
O-kroužek	FKM		2

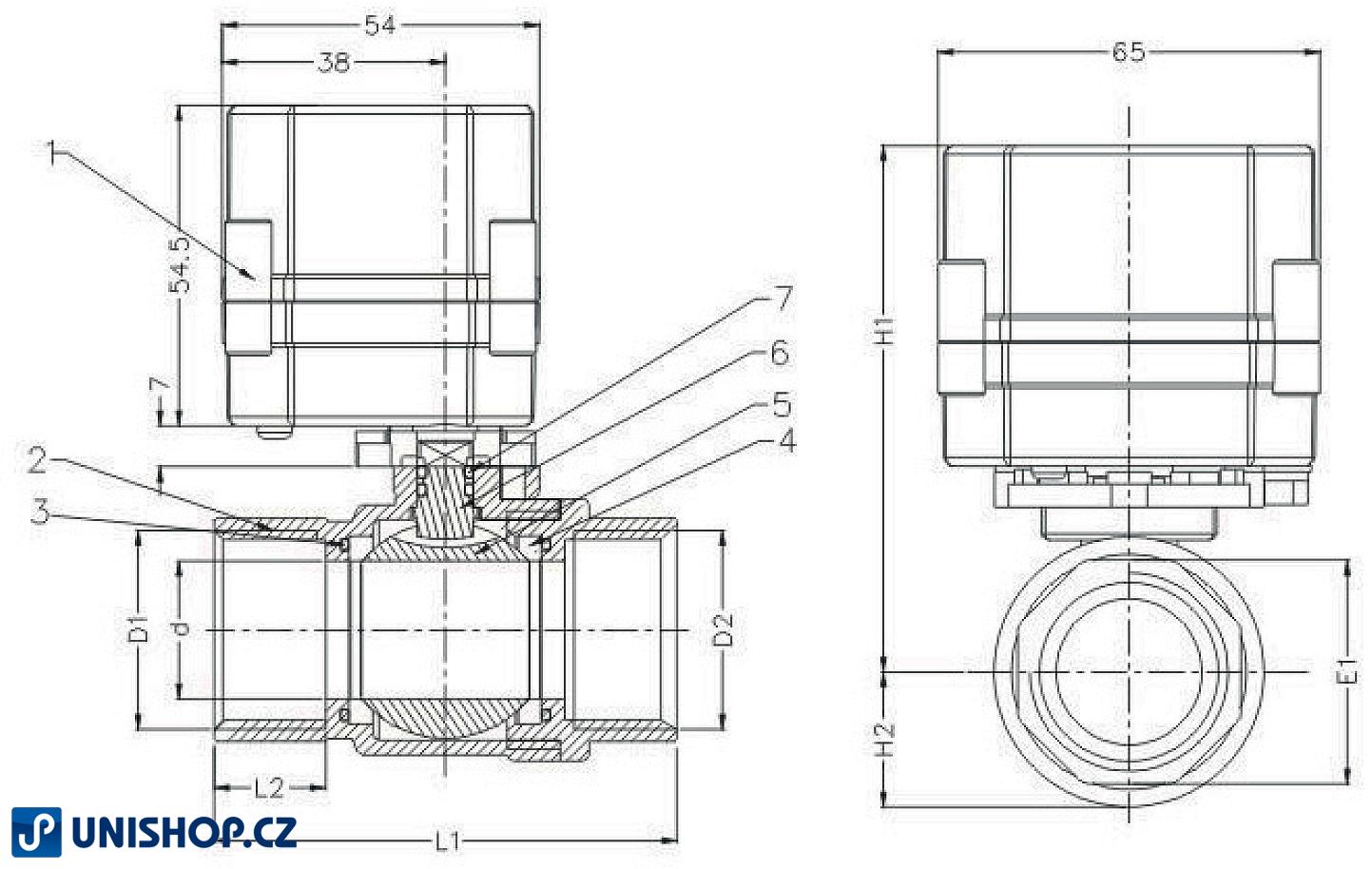

Rozměry

* Typ *	Připojení D1/D2	D	L1	L2	E1	H1	H2
A20-T15	BSP ½“	15	63	14	25	83	17
A20-T20	BSP ¾“	20	72	17	31	87	20
A20-T25	BSP 1“	25	81	18	38	95	24

Použití - příklady aplikací:

- je používám k relativně zychlému uzavření průtoku prodících médií, a to jak kapalných tak plynných

- může sloužit jako havarijní dálkovvě řízený ventil, pro otevírání/uzavírání jednotlivých topných/chladících zón (okruhů)

Kulový ventil má v tělese zabroušený pracovní prvek, který se pootáčí o 90° kolmo k ose potrubí. Je poměrně jednoduchý, spolehlivý, dá se dobře rozebrat a i při vysokém tlaku není k otočení třeba velká síla. Protože umožňuje rychlé uzavření průtoku, nepoužívá se pro větší potrubí s kapalinami, kde by prudké uzavření způsobilo tlakový ráz. Pracovní prvek u kulového kohoutu (ventilu) je provrtaná koule nebo spíše prstenec s vnější kulovou plochou.

Trojcestnýnebo vícecestný kohout propojuje různá potrubí a směruje tekutinu do různých směrů.

SKLADBA VENTILU:

Název části	Materiál	Specifikace	Množství
Aktuátor	PPO		1
Kryt těla ventilu	Nerez ocel	AISI 304	1
O-kroužek	FKM		2
Těsnění	PTFE		2
Průchozí koule	Nerez ocel	AISI 304	1
Třmen	Nerez ocel	AISI 304	2
O-kroužek	FKM		2
