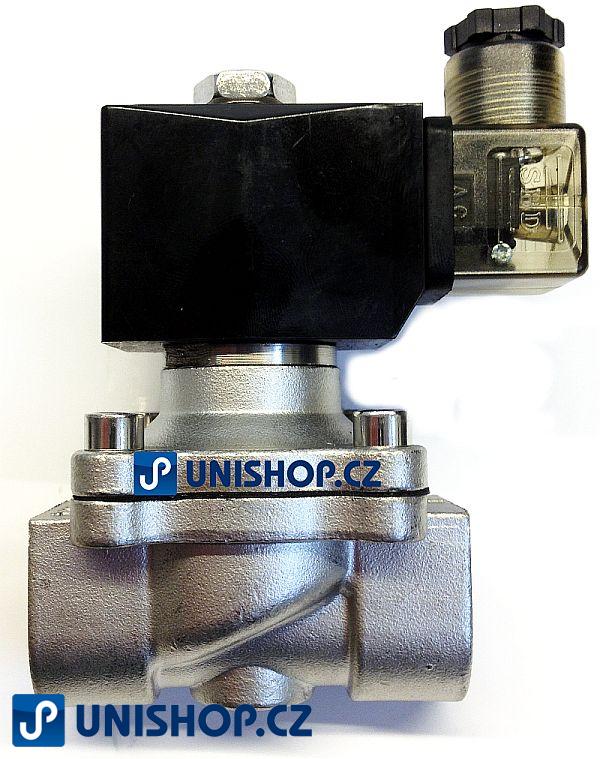

MP-W200-20SN, NC, 24V DC, G 3/4 " - Elektromagnetický ventil

Elektromagnetický ventil MP-W200 - G ¾ " 24V DC; NC; G ¾ " nerezový
(bez napětí zavřen  - normálně zavřen)

Těsnění : NBR

• - Je schopen pracovat s nulovým tlakem
• - Velká spolehlivost, dlouhá životnost
• - Pracovní médium : Vzduch/voda/olej
• - Pracovní tlak : Vzduch 0-10 Bar , Voda , olej : 0-7 Bar
• - Maximální tlak : 10 Bar (1 Mpa)
• - Teplota okolí : -5 až 80 °C
• - Materiál těla : Nerez s atestem na pitnou vodu
• - Těsnění : NDR
• - Viskozita tekutiny < 20 CST
• - Normálně zavřený
• - Přímo řízený
• - Tolerance napětí +- 10%
• - Dají se použít i místo zónových ventilů.
• - Vyrábějí se jak s funkcí NC tak NO a pro napětí 12V (AC; DC); 24V (AD;DC); 230V (AC), rovněž je možno si vybrat z více materiálů, ze kterýmch je vyrobena membrána ventilu - těsnění, a to VITON; NBR; EPDM - (jedná se však i jiný výrobek s jiným označením !)

Podrobné informace viz dokumenty "ke stažení".

Dodáváme solenoidové = elektromagnetické ventily v širokém rozsahu:

• Připojovací rozměry od 1/8" do 6"(DN150) ,
• tlak 0 - 50 bar,
• napětí 230V AC, 24 VAC , 12 VAC, 24 VDC, 12 VDC
• nízká spotřeba
• vysoká spolehlivost - 20 000hodin nepřetržitého provozu.

Dle konstrukce ventilu vedeme 2 základní typy :

1) Přímořízené ventily - štěrbinu (průchozí otvor) otevírá přímo jádro cívky ventilu. Jsou zpravidla vhodné pro menší průtoky (max. do 12 mm průměru štěrbiny a nízkého tlaku, nebo do 4 mm a vyššího tlaku )

2) Membránové ventily - hlavní štěrbina je otevírána zdvihem membrány, která může být ovládána několika způsoby:

a) Nepřímo řízený ventil - tzn. tlakovou diferenci tlaku mezi vstupem a výstupem - ta bývá zpravidla 0,3 až 1 Bar dle typu ventilu. Tlakové diference na membráně se dosáhne pomocí by-pasu, který se ovládá malou ovládací /odtokovou štěrbinou, na které je malý přímo řízený ventil ( jako v případě č.1 )
Výhodou těchto ventilů je, že se mají relativně malé cívky s malou elektrickou spotřebou a málo se zahřívají.
Nevýhodou je, že se nedají použít pro nízké tlaky, jelikož při nízkém tlaku se nedá vygenerovat tlaková diference / tlaková ztráta ), která je úměrná průtoku.

b) "Pseudo" přímo řízený ventil - membrána je spojena pružně přes pružinku s jádrem cívky, které se při zapnutí/přivedení napětí na cívku, vytáhne do cívky, a tím
pružně zatáhne za membránu. Membrána se vyzdvihne při nízkém tlaku a otevře průchod. Při vyšším tlaku dojde pouze k otevření odtokové štěrbiny na membráně, a tím dojde ke změně tlaků nad membránou a pod membránou. Tato tlaková diference se opře o plochu membrány a otevře ventil / nadzvedne membránu.
Výhodou je, že jsou schopny spolehlivě pracovat pro nízké (i nulové tlaky)
Malou nevýhodou je, že musíte počítat s vyšším příkonem cívky ( vyšší provozní teplotou )
Pokud si nevyberete z našeho sortimentu, tak nad 100 ks a pro dlouhodobé odběry vyrábíme i ventily na míru.
