IQSD GSML DIN GSM modul na DIN lištu /3571/

Výroba ukončena - nahrazeno výrobkem IQTD_GS440

POPIS:

Popis horní svorkovnice: 1 a 2 – spínací kontakty – výstup 1; 3 a 4 – spínací kontakty – výstup 2;  5 a 6 - nezapojeno;  L – připojení k fázovému vodiči; N – připojení k nulovému vodiči; PE – Připojení k ochrannému vodiči -  je interně propojen s pinem 9

Popis spodní svorkovnice:
1 – nezapojen; 2 – vstup1 0 – 30 VDC, optočlen; 3 – vstup2 0 – 30 VDC, optočlen; 4 – napěťový vstup 0 – 30 VDC; 5 – 5 V nazálohované stabilizované , jištění 50mA; 6 – teplotní vstup 1; 7 – teplotní vstup 2; 8 – 12 V nezálohované stabilizované-  jištění 750mA; 9 – GND interně propojen s PE.

Popis zařízení

IQSD_GSML je náhrada za GSM SPÍNAČ GS300 DIN, který slouží k ovládání zažízení pomocí SMS a prozváněním  pomocí mobilního telefonu. Navíc je vybavený vstupy pro dva teplotní senzory
1-wire DS1820 , jedním měřícím vstupem 0-30V SS, 0-24V ST a dvěma
digitálními vstupy s optočleny 0-30V. Má integrován mikrofon pro odposlech.

IQsocket IQSD-GSML nabízí tyto aplikační možnosti:

·       6 nezávislých alarmů: Input1 0 až 30V, Input2 0 až 30V, 2x teplotní alarm, alarm změny napětí,stav zařízení zaslané plánovačem a alarm výpadku a obnovení napájení.

·       Odposlech s možností aktivace na vstupech.

·       Ovládání 2 nezávislých spotřebičů.

·       Monitorování stavu teploty, vstupů s možností alarmu.

·       Možnost použití plánovače.

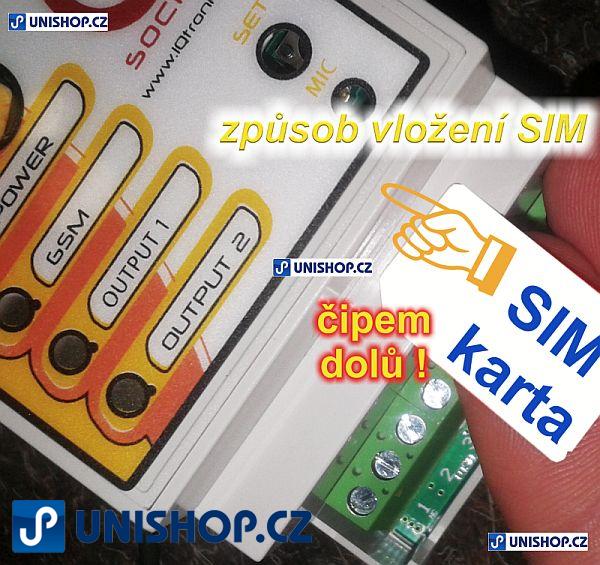

Jako vždy plně kompaktní a lehké zařízení (hmotnost pouhých 140 gramů), nemusíte vůbec nic rozebírat ani nastavovat jumpery, po vložení SIM do šachty  (vkládá se jednoduše pouhým vložením SIM z boku) a připojení k napájení  můžete zažízení okamžitě používat. Navíc za bezkonkurenční cenu.

Čtivý,detailní barevný manuál a anténa součástí každého balení.
Připojení TEMPDIN teplotních čidel je kompatibilní jako u GS300DIN.

Informace o alarmu je posíláno až na 6 čísel, až 50 čísel je možné použít pro bezpečnost, taktéž 50 záznamu pro akce plánovače. Aktuální čas včetně časové zóny si zařízení získá automaticky.

Informace o výpadku a obnovení napájení je samozřejmostí.

Výstupy zařízení tvoří 2x relé 230VAC, 10A - důrazně upozorňujeme, že se jedná o zátěž odporovou. pro jiný typ a velikost zátěže je nutné použít stykač. Poškození výstupu nevhodnou zátěží bude vždy klasifikováno jako oprava nikoliv reklamace.

Toto GSM zařízení nabízí uživatelům tyto aplikační možnosti:

•  Zapínání a vypínání spotřebičů pomocí SMS a prozvoněním: 2 nezávislé výstupy  230V, 10A
•  Restart serverů
•  Monitorování stavu vstupů a teploty s možností nastavení alarmu.
•  Monitorování prostoru přídavnými senzory: detekce pohybu, úniku plynu, otevření dveří s možností vyvolání alarmu GSM
•  Odposlech
•  Funkce časového plánovače
•  Automatické upozorňování v případě výpadku hlavního napájení 230V nebo 12V.M ovládán

Montáž zařízení musí provádět osoba s odpovídající elektrotechnickou kvalifikací  vyhlášky 50/1978 Sb

Důležité:

postup zprovoznéní, "překlopení do české lokalizace", je nutno na číslo vložené SIM karty postupně zaslar tyto SMS:

1) CONFIG (odeslat na číslo vložené SIM v zapnutém GSM modulu)

2) LANG=CZ (odeslat na číslo vložené SIM v zapnutém GSM modulu)

nyní již bude příst komunikovat česky

ověření komunikace:

3) ZAPNI (odeslat na číslo vložené SIM v zapnutém GSM modulu)

pokud je vše OK, zapnou se oba výstupní relé (obě oranživé kontrolky svítí)
