Úvod » GSM komunikace » GSM moduly, vývojové kity » GSM modul MB 95 MINI - SPECIÁL nový typ

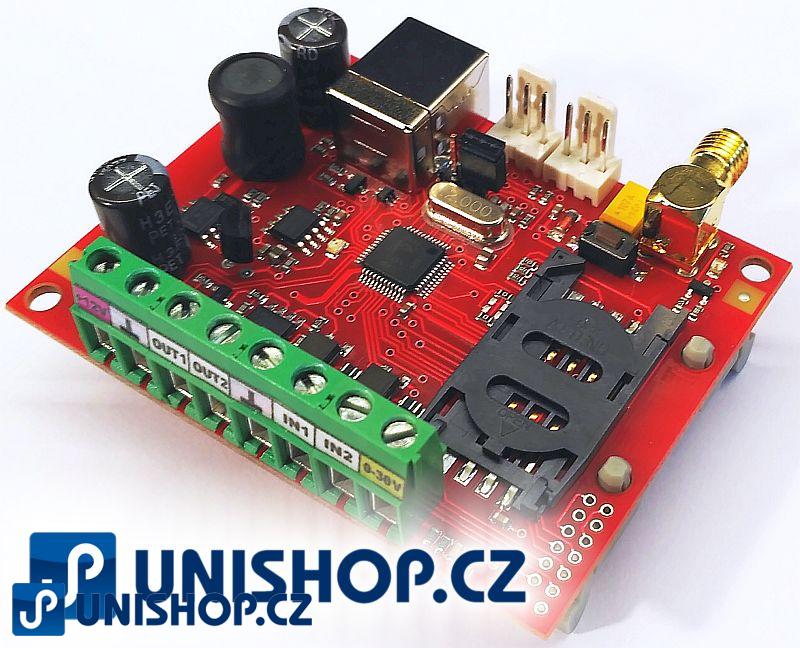

GSM modul MB 95 MINI - SPECIÁL nový typ

GSM SPÍNAČ - OVLÁDAČ, slouží k ovládání spotřebičů pomocí SMS a prozváněním pomocí mobilu - Speciální výroba




Dostupnost: skladem - ihned k dodáni
Číslo produktu: MB_95_S
Cena pro Vás bez DPH: 2 147,93 Kč (84,95 €)
Cena pro Vás s DPH (21 %):
2 599,00 Kč (102,79 €)

do košíku:
  ks

Výrobek určen pro speciální - zakázkovou výrobou!

Popis:......... Český výrobek !

(Vychází z prověřeného a dlouhodobě osvědčeného výrobku MB95 - MINI -N, se zachováním základních vlastností. mezi jeho základní výhody patří obrovská univerzálnost, jedná se o nejmenší a nejlevnější zařízení svého druhu, předností je velmi nízká pořizovací cena s velkými užitnými vlastnostmi. Možnost zařízeni doplňovat a rozšiřovat o další periferie, prvky a komponenty. Verze MB_95_S je určena pro speciální - zakázkovou výrobu dle zadáni a požadavku našich zákazníků. Pro ně jsou prováděny HW úpravy a je pak pro ně vyvíjen speciálni SW /firmware/ dle jejich požadavků. Tento firmware a licencován a není tak možný jeho přenos na jiná "neautorizovaná" zařízení.)

dodáván jen samotný modul bez anténky, DIN lišty a úchytů na DIN lištu

Co lze od těchto modulů požadovat:

- čítání vstupních impulzů a jejich on-line vyhodnocováná na základě daných pravidel
- přepočet takto nashromážděných údajů
- úprava vstupního rozsahu analogového vstupu
- různě modifikované chováni zařízeni, na základě vnitřního časového programu
- ----










Ke stažení:   (vše)

- GSM ovládáni verze pro 64 tel. čísel     ZDE

- GSM ovládáni verze pro 2 048 tel. čísel     ZDE

- GSM alarm RF    ZDE

- GSM - ovladače -     ZDE

- GSM - beta verze  - ZDE 64 čísel a ZDE 2 048 čísel







Zařízeni lze rovněž ovládat pomocí některé z volně stažitelných aplikací pro mobilní telefony, například GSMContrAll, ale i mnoho jinými - ZDE
(připravujeme vlastní ovládací a konfigurační aplikaci)

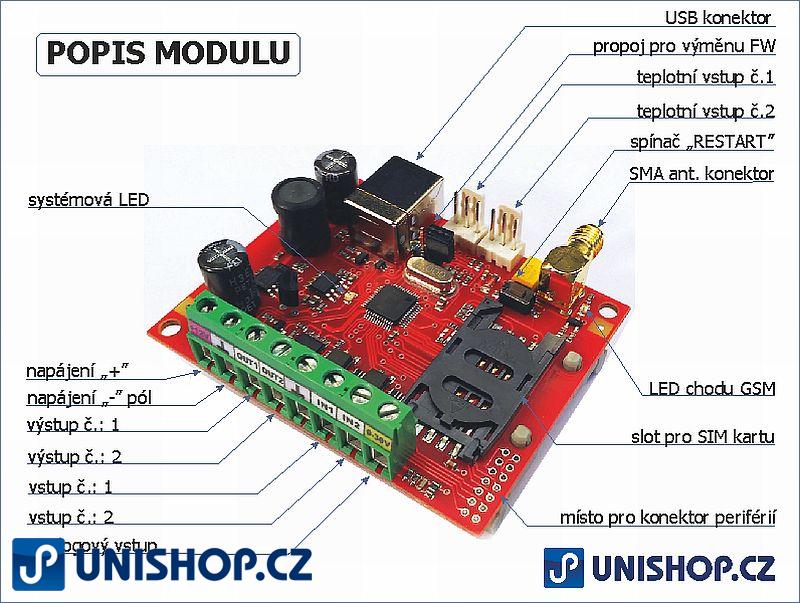

Základní modul MB95_N má následující parametry: (!! popis původního modulu !!)

    • GSM/GPRS Quard Band (čtyřpásmový SM modul)
    • Široký rozsah napájení 9 - 30 V SS.
    • Dva digitální vstupy.
    • Dva výkonové tranzistorové výstupy
    • Analogový vstup 0 – 30 V s možností hlídání výpadku napětí na sekundáru napájecího trafa.
    • Dvě měření teplot pomocí Dallas chipů DS18B20.
    • 64 (nebo 2048) telefonních čísel s individuálním nastavením prozvonění a zasláním SMS
    • Možnost vypnutí autorizováni tel. čísel.
    • Nastavitelný počet prozvonění.
    • Individuální nastavení odesílání systémových SMS na vybraná čísla.
    • Programovatelná konfigurace vstupů na spínací, rozpínací a změnu, popř zapnutí / vypnutí systému.(aktivace / deaktivace zařízení).
    • Vyhlášení poplachu při:
      • Změně na vstupu dle konfigurace vstupu.
      • Překročení nebo podkročení přednastaveného napětí
      • Překročení nebo podkročení přednastavených teplotních mezí.
      • Vyhlášení poplachu lze pro každou možnost individuálně zapnout nebo vypnou

    • Konfigurace výstupů na sepnutí při poplachu nebo signalizaci zapnutí / vypnutí.
    • Konfigurace výstupů na direktivní spínání výstupů pomocí vstupů včetně podkročení / překročení analogových veličin.
    • Ovládání výstupů pomocí prozvonění na základě počtu vyzvánění.
    • Ovládání výstupů zjednodušeným prozvoněním.
    • Ovládání výstupů pomocí SMS.
    • Přímé ovládaní výstupů
    • Volitelná délka sepnutí při poplachu
    • Možnost dvojčinného ovládáni servopohonů (zavírám/otvírám) to je umožněno dvěma nezávislými výstupy
    • Reálný datum a čas
    • Časový týdenní program
      • Dva nezávislé týdenní programy pro ovládáni obou výstupů
      • Dvojitý týdenní termostat
    • Logováni událostí s přiřazením data, času a tel. čísla
    • Resetatér (0; 1 - 32 000 vteřin; nebo programově)
    • Možnost nastavení inverze na výstupu
    • Pamatováni si stavu výstupu
    • Bez instalovaných "kazítek"
    • Prodloužená záruka




K čemu je GSM modul použitelný?

Jelikož se jedná se o velmi universální modul, ke kterému jsou připojitelné různé komponenty, snímače a čidla jeho použití velmi mnohostranné záleží jen na Vaši fantazii a technické zdatnosti. Při realizaci Vašich plánů s tímto zařízením, Vám rádi poradíme.

Původně byl vyvinut, jako doplňkové zařízení (rozšiřující modul) pro alarm ústředny, kde byl určen jako GSM hlásič poplachu.

V průběhu doby byl ale doplněn o další funkce a schopnosti takže pro svou univerzálnost a všestrannost, je předurčen pro mnoho dalších aplikací. Přibývají další připojitelné periférie a jejich škála se bude stále rozšiřovat.

Příklady použití:



hlídáni dvoustavových úrovní:

- ve spojení s jinými přístroji hlášení různých poruchových hodnot, (hlídaní prostoru, otevření – zavření dveří, množství průtoku, přetečení, soumrakový spínač,  )
- hlídání teplotních mezí (topidla, skleníky, drůbežárny, bojlery, serverovny, klimatizaci, lednice, mrazáky, ....)

ovládáni dvoustavových nebo třístavových hodnot

* Zapni / Vypni
* Otevři / Zavři
* Topit /Netopit; Chladit / Nechladit; chladit / Nechladit / Topit
* Svítit / Nesvítit
* Otáčet / Neotáčet; Doleva /Doprava; Netočit!
* Atd ......

-Jejich škála se bude stále rozšiřovat.







Montáž modulů na DIN lištu


dodáván jen samotný modul bez anténky, DIN lišty a úchytů na DIN lištu

ilustrační foto sestavy







Pro FTP server s daty použijte TENTO odkaz (přesněji ZDE )


...

A na konec test! (připravujeme)


zařízeni je nastaveno podle obrázku č. 3
(nahoře)
tel. číslo je: +420 774 377 209
(prozvonění nic nestojí, přístroj po chvilce sám zavěsí)



test dálkového ovládáni
reakci uvidíte po chvíli na záběrech z kamery


Jak to tedy funguje? Jak jsme již psali, zařízení se dá ovládat mnoha komunikačními kanály a to:

  • pomocí obyčejného prozvonění (bez poplatku),
  • pomocí konfiguračního programu spojení GPRS,
  • pomocí konfiguračního programu spojení USB (hlavně pro prvotní a případně další konfigurace + ovládáni)
  • zasláním SMS a to může být rovněž
    několika způsoby:
  • zasláním obyčejné SMS v požadovaném tvaru na tel. číslo SIM karty, která je umístěna v GSM modulu
  • zasláním SMS za pomoci aplikace instalované ve Vašem telefonu (mnoho aplikací volně stažitelných na Internetu)
  • z Internetu, za pomoci Internet/SMS brány, odesláním e-mailu na e-mail adresu SIM karty umístěné v GSM modulu
  • prostřednictvím tohoto WEB prográmku

určitě Vás napadnou i jiné možnosti jak s GSM modulem komunikovat...

příklady ovládáni pomocí základních SMS příkazů
(více v podrobném návodu)

*** – tři hvězdičky v sms zapnou zařízení (hlavně pro alarm funkce)
### - tři křížky v sms vypnou zařízení (hlavně pro alarm funkce)
•↑ Pokud je aktivní volba vždy zapnuto tak tyto sms nemají žádný účinek na stav zařízení
•↑ při zapnutí / vypnutí je odeslána sms zpráva na čísla, které mají nastavenu volbu systémové sms a je povoleno odesílání systémových sms.
Pokud příkaz odesíláte z čísla, které tuto volbu nemá aktivní a chcete znát potvzení stavu, přidejte do sms zprávy ?? a odpovědi jsou odeslány i na vaše te. číslo. (poznámka: toto neplatí pro tento testovací vzorek s číslem SIM karty +420 774 377 209, kde jsou blokovány odchozí SMS i voláni)

outn*xxx, outn# - místo n dosaďte číslo portu * port zapne, # port vypne xxx čas ve vteřinách udávající dobu zapnutí výstupního portu, hodnota 0 port sepne trvale (bistabilní stav)

např: „out1* out2#” zapne port 1 vypne port 2 (čas zapnutí portu č.1 je podle nastavení v základní konfiguraci - obrázek č.: 3)

Pokud přidáte do sms ?? , vrátí přístroj zpět SMS s výpisem stavu zařízení.
Pokud za * v příkazu pro sepnutí, (parametr xxx), výstupu napíšete interval v sekundách, je výstup sepnut na tuto hodnotu nezávisle na předvoleném nastavení v konfiguraci.

Např: out1*36 out2*0 sepne výstup 1 na 36 sekund a výstup 2 sepne trvale.

Poznámka:
- jednotlivé příkazy oddělujeme mezerou
- pokud není v konfiguraci povolena volba "neautorizovat tlf. čísla" a tel číslo není v seznamu povolených šísel, dá se pro ovládáni SMS doplnit o štyřnístné heslo, které Vám možnost ovládáni povolí
Příklad takové SMS: out1*0 out2*120 1234 (výstop 1 sepnut trvale, výstup dvě sepnut na 120 vteřin odesláno z telefonu s nepovoleným šíslem, ale které zná heslo)

***

TESTY OVLÁDÁNI GSM MODULU:


verze pro odborníky:

Příkaz pro ovládáni:

Řetězec příkazů:
Heslo je možno zapsat více způsoby:
Heslo pro přístroj:
Heslo pro přístroj:

.. testy druhá varianta odesíláni - pro lajky..

-------------------------------------------
zapni OUT 1 na cas  ["0" je trvale zapni]
vypni OUT 1  neměnit stav OUT 1
-------------------------------------------
zapni OUT 2 na cas  ["0" je trvale zapni]
vypni OUT 2  neměnit stav OUT 2
-------------------------------------------
zapni ALAM
vypni ALARM
neměnit stav ALARMU
-------------------------------------------
Heslo . pro . přístroj:
-------------------------------------------




třětí, velmi jednoduchá verze ovládáni rovněž vhodná pro tablety




Hostorie zapnutí:

Historie zapnutí (za 24 hodin)
