Úvod » Regulační technika » Elektroventily » Zónové ventily » A100-T50N kulový zónový ventil se servopohonem napětí 9 / 35V

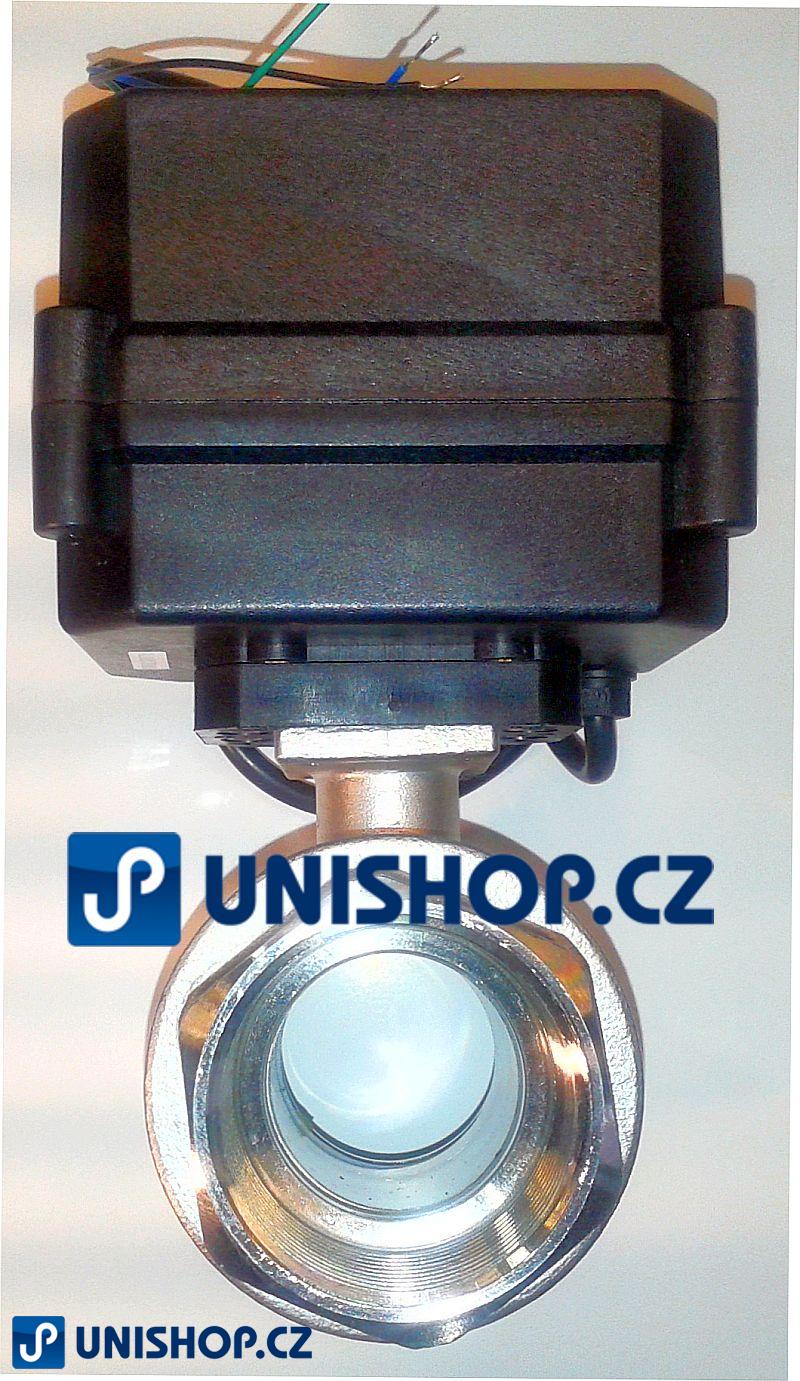

A100-T50N kulový zónový ventil se servopohonem napětí 9 / 35V

JEDNOČINNÉ ELEKTRO POHONY S 2 CESTNÝMI KULOVÝMI VENTILY (NO)




Dostupnost: skladem - ihned k dodáni
Číslo produktu: Mars100-T50N 2"_9/3V(4505)
Cena pro Vás bez DPH: 4 296,69 Kč (169,93 €)
Cena pro Vás s DPH (21 %):
5 199,00 Kč (205,62 €)

do košíku:
  ks

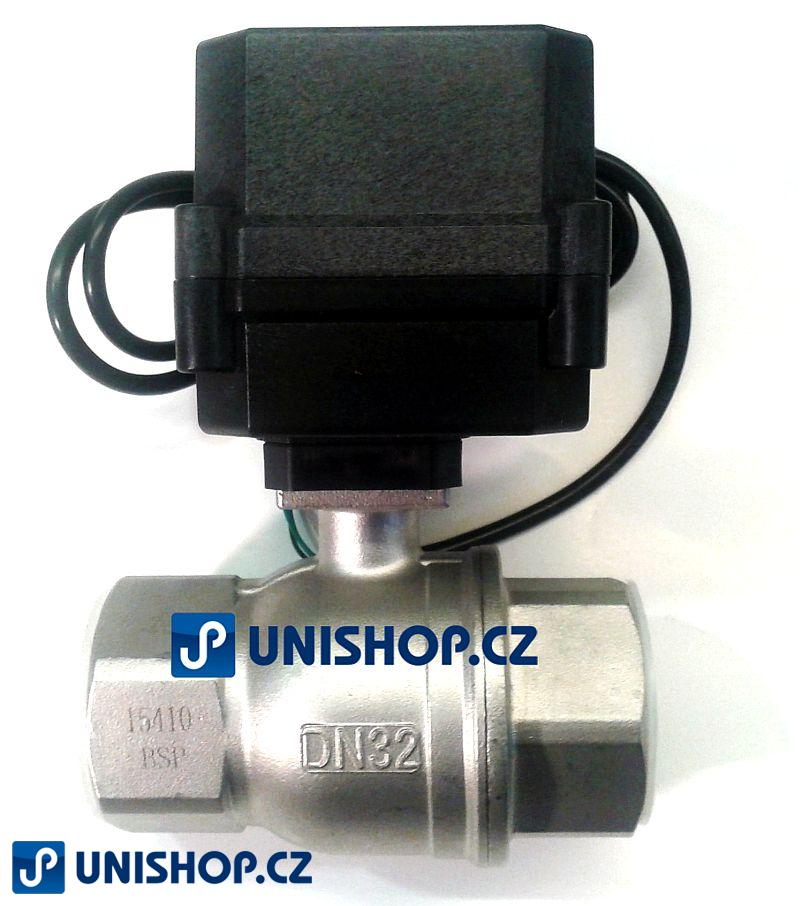

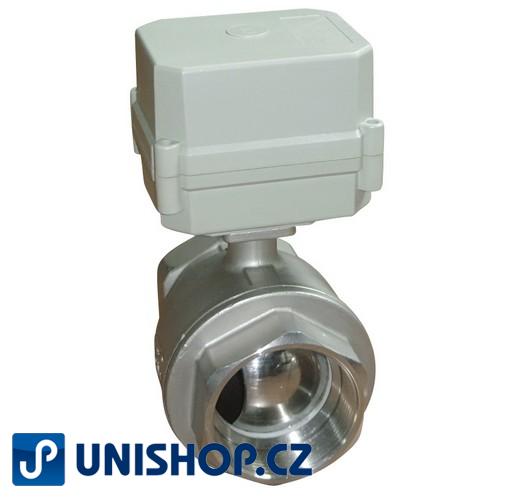

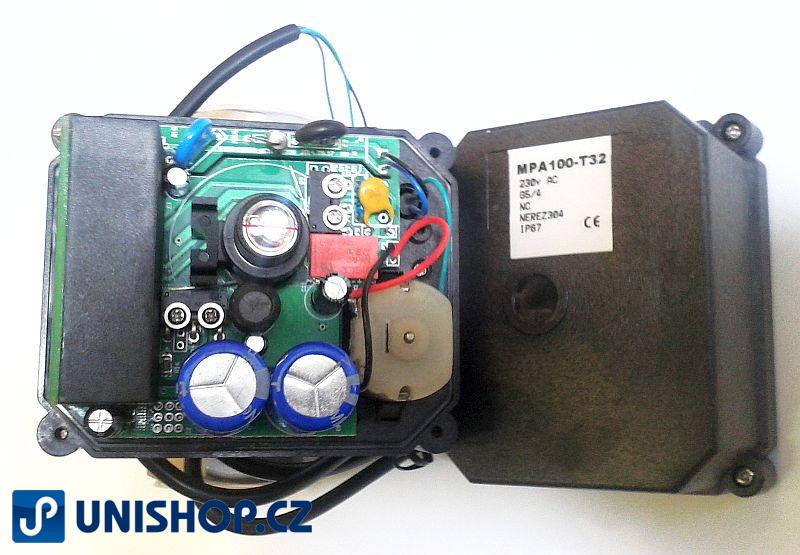

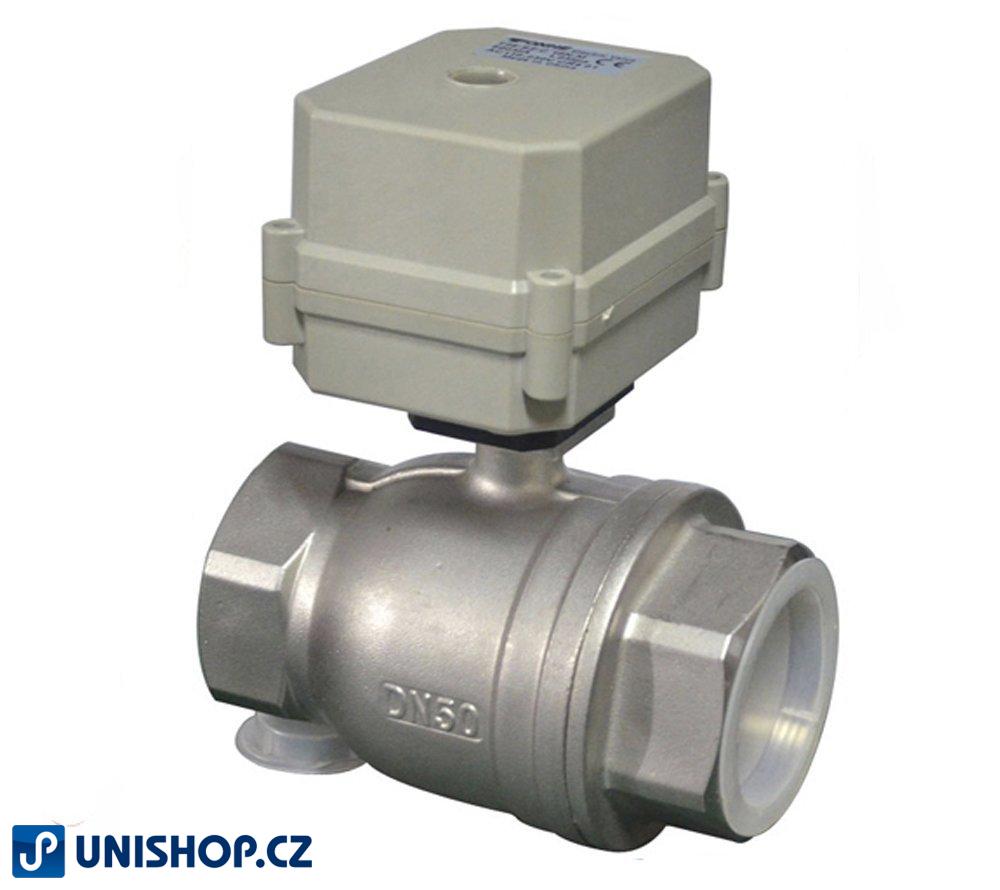

Ilustrační foto!

Popis:

Kulový zónový ventil A100-T50 (2") se servopohonem 9 - 35 V_AC/DC, NO (normálně otevřený - bez napětí otevřený)

2-cestný zónový ventil se sevopohonem s dvoupolohovým ovládáním O/Z.
medium: plyny, studená/horká voda, rozhok glykolu do 60 % koncentrace

pro střídavé napětí: černý vodič na střídavé napětí, červený vodič na nulový vodič a zelený vodič na uzemnění pro stejnosměrné napětí: černý vodič na kladné napětí, červený vodič na záporné napětí a zelený vodič na uzemnění  (pozor na barvy !!)

POUŽITÍ: • SOLÁRNÍ PANELY • HLAVNÍ UZÁVĚR VODY• ČISTÍRNY ODPADNÍCH VOD • ROZVODY TEPLÉ VODY

Pracuje při zcela nulovém rozdílovém tlaku, při kterém již dosahuje velkého průtoku. Vhodné zejména pro vypouštění, přepouštění beztlakých nádrží, nebo vypouštění  samospádem - vlastním hydrostatickým tlakem vypouštěné tekutiny.

Technické parametry:

Velikosti: 2" G
Maximální pracovní tlak: 1 MPa (10 Bar)
Médium: tekuté, plynné
Napětí:  9–35 VDC/VAC
Pracovní proud: do 1 500 mA (během zavíráni)
Udržovací proud: 20 - 50 mA (ustálí se do 40 vteřin)
Garantovaná životnost: 70 000 cyklů
Čas odezvy/otevírací/zavírací čas: 5 sekund
Tělo ventilu: AISI 304
Tělo ventilu: termoplast
Těsnění: FKM, PTFE
Pohyb pohonu: 90°
Max.otočný moment: 2 Nm
Délka kabelu: 1,5 metru
Teplota média: od 2 do +90 °C
Okolní teplota: 0–55 °C
Manuální operátor: ne
Indikátor polohy: ano
Třída krytí: IP65



SKLADBA VENTILU:



Název části Materiál Specifikace Množství
Aktuátor PPO 1
Kryt těla ventilu Nerez ocel AISI 304 1
O-kroužek FKM 2
Těsnění PTFE 2
Průchozí koule Nerez ocel AISI 304 1
Třmen Nerez ocel AISI 304 2
O-kroužek FKM 2



Rozměry



* Typ * Připojení
D1/D2
D L1 L2 E1 H1 H2
A20-T15 BSP ½“ 15 63 14 25 83 17
A20-T20 BSP ¾“ 20 72 17 31 87 20
A20-T25 BSP 1“ 25 81 18 38 95 24





SKLADBA VENTILU:







Název části
Materiál
Specifikace
Množství
Aktuátor
PPO
1
Kryt těla ventilu
Nerez ocel
AISI 304
1
O-kroužek
FKM
2
Těsnění
PTFE
2
Průchozí koule
Nerez ocel
AISI 304
1
Třmen
Nerez ocel
AISI 304
2
O-kroužek
FKM
2







Rozměry



* Typ *
Připojení
D1/D2
D
L1
L2
E1
H1
H2
A20-T15
BSP ½“
15
63
14
25
83
17
A20-T20
BSP ¾“
20
72
17
31
87
20
A20-T25
BSP 1“
25
81
18
38
95
24
